Hệ thống khí nén là gì? Cấu tạo, ứng dụng và sơ đồ nguyên lý hệ thống khí nén

Hệ thống khí nén là gì? Đây là một hệ thống dùng để tạo và truyền năng lượng bằng cách nén không khí, giúp vận hành nhiều thiết bị trong công nghiệp và đời sống. Cùng khám phá cấu tạo, nguyên lý hoạt động và những ứng dụng phổ biến của hệ thống khí nén qua bài viết dưới đây để hiểu rõ hơn về vai trò và lợi ích mà nó mang lại.

Hệ thống khí nén là gì?

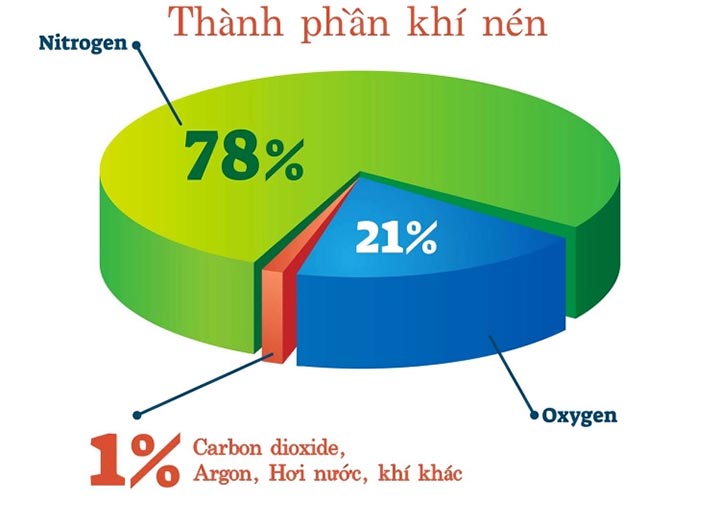

Để hiểu rõ về hệ thống khí nén, trước tiên cần làm rõ khái niệm khí nén. Khí nén là một dạng năng lượng được tạo ra bằng cách nén không khí từ môi trường xung quanh đến một áp suất cao, thường vào khoảng 3.000 psi đến 3.600 psi. Nguồn năng lượng này sau đó được lưu trữ và sử dụng cho nhiều mục đích khác nhau trong công nghiệp và đời sống.

Hệ thống khí nén là một hệ thống kỹ thuật dùng để sản xuất, xử lý, lưu trữ và phân phối khí nén. Vai trò chính của hệ thống này là cung cấp nguồn năng lượng khí nén ổn định để vận hành các thiết bị sử dụng khí như: dụng cụ khí nén, máy móc tự động, hệ thống điều khiển trong công nghiệp, v.v.

So với các nguồn năng lượng khác như gas, dầu mỏ, khí đốt hoặc nước, khí nén có ưu điểm là sạch, an toàn và dễ kiểm soát. Hệ thống khí nén thường bao gồm nhiều thành phần như: máy nén khí, bình tích áp, bộ lọc, bộ điều áp, van khí, ống dẫn và các thiết bị chấp hành (xylanh, motor khí,…). Mỗi thiết bị trong hệ thống đảm nhiệm một chức năng riêng biệt nhằm đảm bảo hiệu quả vận hành và độ ổn định của toàn bộ hệ thống.

Cấu tạo hệ thống khí nén gồm những gì?

Đây là các bộ phận chính trong một hệ thống khí nén cơ bản. Mỗi thành phần đảm nhiệm một vai trò khác nhau, giúp hệ thống vận hành hiệu quả và ổn định.

1. Máy nén khí

cấu tạo Máy nén khí PistoLà thiết bị trung tâm, có nhiệm vụ tạo ra khí nén cho toàn bộ hệ thống.Một số loại máy nén phổ biến:

• Máy nén khí trục vít
• Máy nén khí piston

• Máy nén khí ly tâm

Ngoài ra, máy nén còn được chia thành 2 dòng chính:

• Máy nén khí có dầu
• Máy nén khí không dầu (thường dùng cho thực phẩm, y tế,…)

2. Đường ống dẫn khí

Dùng để dẫn khí nén từ máy nén đến các thiết bị sử dụng. Có hai loại:

• Ống cứng: Làm bằng sắt, nhôm, đồng bền, ít bị biến dạng.
• Ống mềm: Làm từ nhựa PU, PE, PA linh hoạt, dễ lắp đặt.

3. Bình tích áp (bình chứa khí)

Giữ khí nén do máy nén tạo ra, giúp duy trì áp suất ổn định và giảm tải cho máy.Các loại phổ biến:

• Bình áp suất thấp / cao
• Bình bằng thép thường hoặc thép không gỉ

Ngoài chức năng chứa khí, bình còn giúp ngưng tụ một phần hơi nước và tạp chất.

4. Máy sấy khí

Loại bỏ hơi nước trong khí nén để đảm bảo khí khô, sạch. Có hai loại:

• Máy sấy khí làm lạnh: Phù hợp cho nhà xưởng, môi trường không đòi hỏi khí quá khô.
• Máy sấy khí hấp thụ: Khả năng làm khô cao hơn, dùng cho ngành thực phẩm, dược, điện tử,…

5. Bộ lọc khí nén

Giúp loại bỏ bụi bẩn, hơi nước, dầu… trong khí nén.Tùy vào nhu cầu, có thể sử dụng:

• Lọc đơn: Lọc nước, lọc nước có chỉnh áp.
• Bộ lọc đôi: Lọc nước có chỉnh áp + bình dầu.
• Bộ lọc ba: Lọc nước + bình dầu + chỉnh áp.

Hệ thống lọc càng kỹ thì khí nén càng sạch, phù hợp với các ngành yêu cầu cao như y tế, dược phẩm, chế biến thực phẩm,…

6. Thiết bị phụ trợ khác

Ngoài các bộ phận chính, hệ thống khí nén còn có thể đi kèm:

• Van điều khiển
• Đồng hồ đo áp suất
• Bộ tách nước
• Cảm biến, bộ điều khiển tự động,…

Sơ đồ nguyên lý hoạt động của hệ thống khí nén

Hệ thống khí nén hoạt động theo một quy trình khép kín, giúp tạo ra nguồn khí nén sạch và ổn định. Sau đây là các bước cơ bản trong quá trình vận hành:

• Bước 1: Không khí từ môi trường được hút vào qua đầu hút của máy nén khí.
• Bước 2: Khí nén được làm mát và lọc sơ bộ để loại bỏ bụi bẩn, hơi nước và tạp chất lớn.
• Bước 3: Khí được đưa vào bình chứa khí (bình tích áp) để tích trữ. Khi đạt đến áp suất cài đặt, máy nén sẽ tự động dừng nhờ hệ thống rơ-le.
• Bước 4: Khí nén tiếp tục được xử lý qua máy sấy khí và bộ lọc tinh để đảm bảo độ khô và sạch, sau đó được phân phối đến các thiết bị sử dụng hoặc dây chuyền sản xuất.

Ưu và nhược điểm của hệ thống khí nén

Hệ thống khí nén được sử dụng phổ biến trong nhiều ngành công nghiệp nhờ tính linh hoạt và hiệu quả. Tuy nhiên, nó cũng có một số hạn chế cần cân nhắc. Dưới đây là những ưu và nhược điểm chính:

Ưu điểm:

• Thân thiện với môi trường: Khí nén là nguồn năng lượng sạch, không gây ô nhiễm trong quá trình tạo ra và sử dụng.
• An toàn khi truyền dẫn: Việc vận chuyển khí nén qua hệ thống ống dẫn ít gây rò rỉ, ít hao tổn và giảm nguy cơ cháy nổ.
• Hoạt động linh hoạt: Phù hợp cho nhiều loại công việc, đặc biệt là các ứng dụng cần độ chính xác cao, thao tác nhanh.
• Duy trì ổn định: Hệ thống có bình chứa khí, giúp dự trữ sẵn khí nén. Khi máy nén gặp sự cố, khí trong bình vẫn đủ dùng trong thời gian ngắn.
• Nhiệt độ và áp suất thấp: Vận hành ở điều kiện không quá cao nên giảm rủi ro về cháy nổ hoặc tai nạn.
• Chi phí đầu tư hợp lý: Việc lắp đặt một hệ thống khí nén cơ bản không tốn quá nhiều chi phí ban đầu.

Nhược điểm:

• Công suất giới hạn: Khí nén không phù hợp với các hệ thống yêu cầu truyền động công suất lớn.
• Cấu trúc phức tạp: Hệ thống cần nhiều thiết bị đi kèm nên cài đặt và bảo trì sẽ phức tạp hơn so với hệ thống điện.
• Phụ thuộc nguồn năng lượng khác: Cần sử dụng điện hoặc nhiên liệu để tạo ra khí nén ban đầu.
• Gây tiếng ồn: Khi xả khí sau chu trình hoạt động, hệ thống thường phát ra tiếng rít khá lớn, có thể gây khó chịu trong môi trường kín.

Ứng dụng của hệ thống khí nén

Hệ thống khí nén được sử dụng rộng rãi trong nhiều lĩnh vực nhờ vào tính linh hoạt, an toàn và dễ vận hành. Dưới đây là những ứng dụng phổ biến của khí nén trong đời sống và sản xuất:

1. Trong sửa chữa và bảo dưỡng xe

• Vận hành các thiết bị như: súng bắn ốc bằng hơi, súng xì khô, máy bơm mỡ, cầu nâng ô tô,…
• Giúp công việc sửa xe trở nên nhanh chóng, nhẹ nhàng và hiệu quả hơn.

2. Trong lĩnh vực y tế

• Dùng để sấy thuốc, sấy vỏ nang trong sản xuất dược phẩm.
• Khử trùng dụng cụ y tế, hỗ trợ máy nha khoa, máy cung cấp oxy,…
• Tạo môi trường sạch để nuôi cấy vi sinh vật trong phòng thí nghiệm.

3. Trong sản xuất thực phẩm và đồ uống

• Sấy khô bao bì, nguyên liệu, thành phẩm.
• Sục khí trong sản xuất bia, nước ngọt,…
• Vận hành dây chuyền đóng gói, vận chuyển nguyên liệu bằng khí nén.

4. Trong xây dựng và cơ khí

• Cung cấp khí cho máy đầm, máy khoan cắt, máy đục bê tông,…
• Dùng trong phun sơn, mài, đánh bóng kim loại, gỗ,…
• Vận hành các thiết bị khí nén trong xưởng chế tạo hoặc gia công linh kiện.

5. Trong ngành khai thác khoáng sản

• Thông gió trong hầm mỏ, thăm dò và khảo sát lòng đất.
• Cung cấp khí thở cho công nhân làm việc sâu dưới lòng đất.
• Vận hành băng tải và các thiết bị vận chuyển khoáng sản.

6. Trong lĩnh vực giải trí

• Bơm bóng bay, bơm phao hơi cho hồ bơi, trò chơi dưới nước,…
• Ứng dụng trong trò chơi bắn súng sơn, súng hơi,…
• Hệ thống phanh an toàn cho các trò chơi như tàu lượn, đu quay, tàu hải tặc,…

Kết luận:

Tóm lại, hệ thống khí nén là giải pháp hiệu quả, an toàn và linh hoạt trong nhiều lĩnh vực từ sản xuất, y tế đến đời sống thường ngày. Bài viết trên đây đã giúp bạn hiểu rõ hơn về khái niệm, cấu tạo, nguyên lý hoạt động cũng như ứng dụng thực tế của hệ thống này. Hy vọng những thông tin vừa rồi sẽ hữu ích nếu bạn đang tìm hiểu hoặc có ý định lắp đặt hệ thống khí nén. Đừng quên theo dõi Thiết bị Việt Á để cập nhật thêm nhiều bài viết hữu ích khác nhé!
