Động cơ giảm tốc

Nói đến Motor giảm tốc, động cơ giảm tốc, nhiều khách hàng cũng chưa nắm rõ về khái niệm này. Vậy Motor giảm tốc là gì? Ứng dụng của mô tơ giảm tốc là như thế nào? Mua sản phẩm này ở đâu để có chất lượng và giá thành tốt nhất?

Motor giảm tốc, động cơ giảm tốc là gì?

Đây là sự kết hợp giữa động cơ điện và hộp giảm tốc. Có tác dụng làm giảm tốc độ vòng quay của động cơ điện sao cho phù hợp với nhu cầu sử dụng của các thiết bị trong sản xuất công nghiệp.

Công dụng của Motor giảm tốc là giảm tốc độ của motor so với tốc độ thông thường có cùng công suất và số cực, thường là 1/2, 1/3, 1/4, 1/5, 1/8, 1/10,…

Thông thường, nhà sản xuất sẽ chế tạo ra những loại động cơ có tốc độ vòng quay trục chính là khá lớn, để sử dụng cho các hệ thống, dây truyền sản xuất với quy mô công nghiệp. Và để sử dụng với các hệ thống cần tốc độ nhỏ hơn, thì một động cơ giảm tốc sẽ là sự lựa chọn hoàn hảo.

Tham khảo: Động cơ điện

Cấu tạo động cơ giảm tốc, motor giảm tốc

Motor giảm tốc được cấu tạo từ hộp giảm tốc và động cơ điện.

Động cơ giảm tốc = Động cơ điện + Hộp giảm tốc

Số vòng quay của động cơ điện cực lớn: 2900rpm, 1450rpm, 960rpm, tuy nhiên moment xoắn lại nhỏ.

Động cơ điện lại mang cấu tạo gồm 2 phần chính ấy là Stato và Roto.
Stato: gồm các cuộn dây của 3 pha điện quấn trên các lõi sắt xếp đặt trên 1 vành tròn để tạo ra từ trường quay.

Roto với dạng hình trụ đóng vai trò như 1 cuộn dây quấn trên lõi thép.

Hộp giảm tốc gồm bộ truyền động dùng bánh răng, trục vít… để giảm tốc độ vòng quay.

Cơ cấu truyền động bằng ăn khớp trực tiếp giúp giảm tốc độ vòng quay và kìm hãm vector vận tốc tức thời và tăng momen xoăn. Đồng thời động cơ giảm tốc đóng vai trò là máy trung gian giữa motor giảm tốc và bộ phận hỗ trợ máy công tác.

Motor giảm tốc có chức năng gì?

Motor giảm tốc có 2 chức năng chính. Đầu tiên, lấy mô-men xoắn được tạo ra bởi nguồn điện (đầu vào) và nhân nó lên. Thứ hai, giảm tốc độ, giống như tên của nó, giảm tốc độ của đầu vào để đầu ra là tốc độ chính xác.

Làm thế nào để một motor giảm tốc tăng mômen xoắn trong khi giảm tốc độ? Bánh răng đầu ra của hộp giảm tốc có nhiều răng hơn bánh răng đầu vào. Vì vậy, trong khi bánh răng đầu ra có thể quay chậm hơn, làm giảm tốc độ của đầu vào, thì mô-men xoắn lại tăng lên.

Vì vậy, tóm lại, chúng lấy một nguồn điện đầu vào và tăng mô-men xoắn trong khi giảm tốc độ.

Motor giảm tốc, động cơ giảm tốc hoạt động như thế nào?

Mô tơ giảm tốc, động cơ giảm tốc hoạt động theo nguyên lý sau:

Nếu bạn muốn số vòng quay của trục ra hộp số giảm tốc nhỏ, vậy chỉ cần lắp hộp giảm tốc lên động cơ điện (chi phí khá hạt rẻ), mà còn thay đổi số vòng quay trục ra linh hoạt và phổ biến hơn.

Mo-men xoắn, bạn khó có thể chế tác 1 động cơ điện sở hữu số vòng quay và moment xoắn theo ý muốn. Theo từ chuyên ngành gọi là tỉ số truyền, số vòng quay và moment xoắn tỉ lệ nghịch mang nhau.

Phân loại motor giảm tốc

Điện áp

Motor giảm tốc 1 pha: Điện áp 220v
Motor giảm tốc 3 pha: Điện áp 380v – 460v
Motor giảm tốc DC (động cơ giảm tốc điện 1 chiều DC): Điện áp 12v 24v

Chức năng:

Động cơ giảm tốc có 4 kiểu tải: Tải nặng, tải trung, tải nhẹ, tải mini
Động cơ giảm tốc có 2 kiểu hướng trục: Trục vuông góc và trục thẳng.
Động cơ giảm tốc có 2 cách chế tạo trục: Cốt âm và cốt dương.
Động cơ giảm tốc có thể truyền động khi giảm 1 lần = 1 cấp, 2 lần =2 cấp, 3 lần = 3 cấp, càng nhiều lần tốc độ càng chậm đi

Động cơ giảm tốc có 2 cách chế tạo trục : cốt âm, cốt dương,
Động cơ giảm tốc có thể truyền động khi giảm 1 lần = 1 cấp, 2 lần =2 cấp, 3 lần = 3 cấp, càng nhiều lần tốc độ càng chậm đi.

Phân loại động cơ giảm tốc theo thương hiệu

• Động cơ giảm tốc Dolin
• Động cơ giảm tốc Tunglee
• Motor giảm tốc Wanshsin

15 loại motor giảm tốc, động cơ giảm tốc được ưa chuộng nhất tại Việt Nam

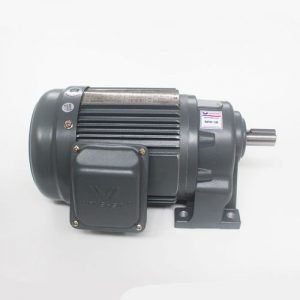

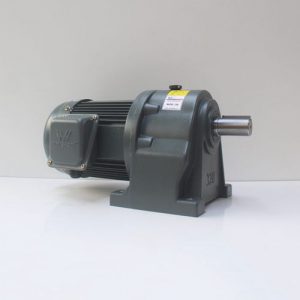

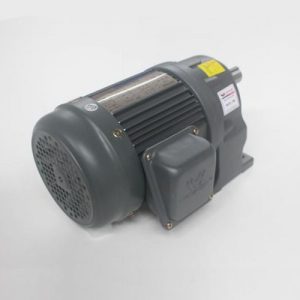

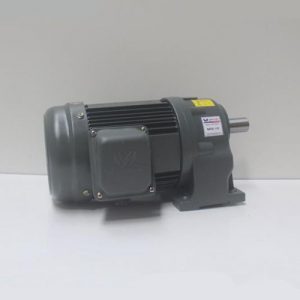

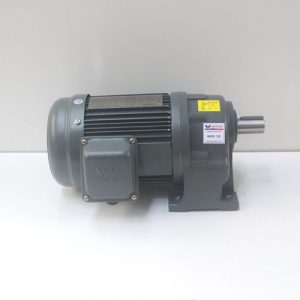

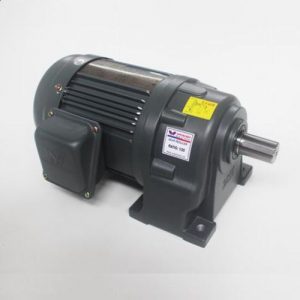

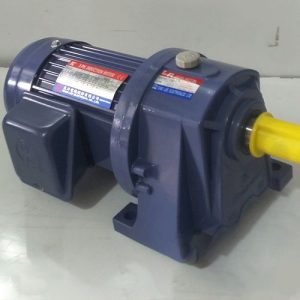

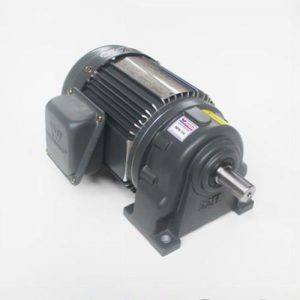

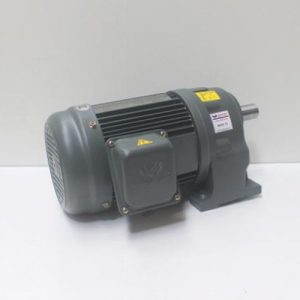

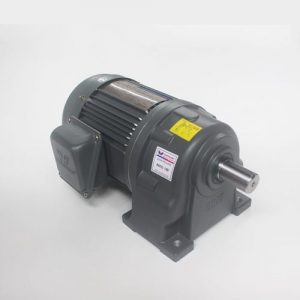

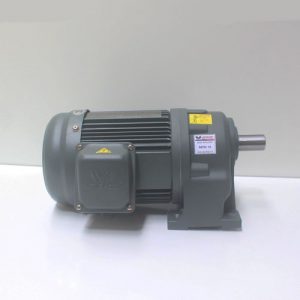

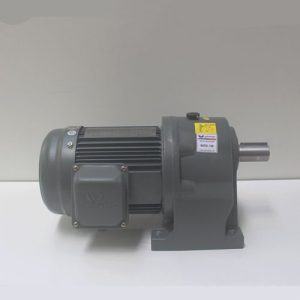

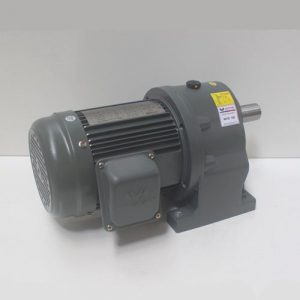

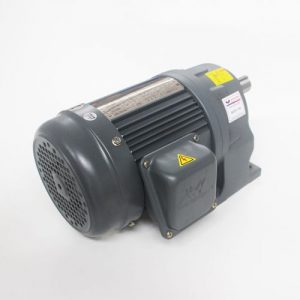

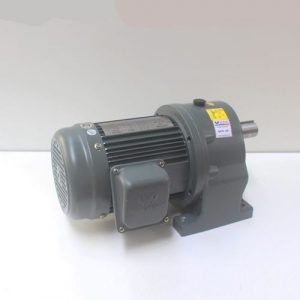

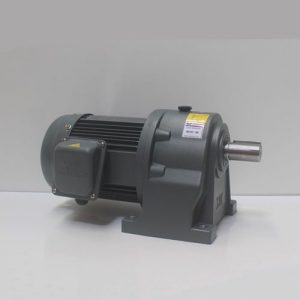

1.Motor giảm tốc giá rẻ

Công suất 200w 1/4HP tới 7.5kW 10HP, tỉ số truyền giảm 3 lần tới 300 lần
Đường kính trục thường dùng: 18, 22, 38, 32, 40, 50 mm

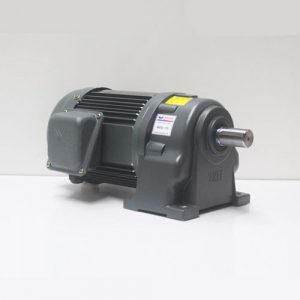

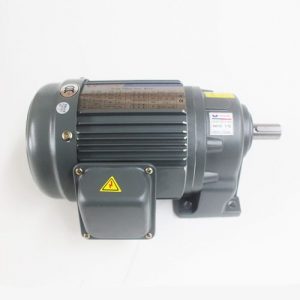

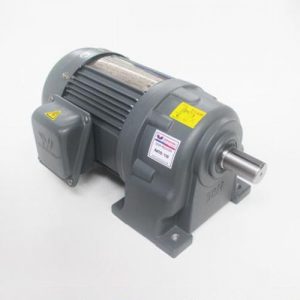

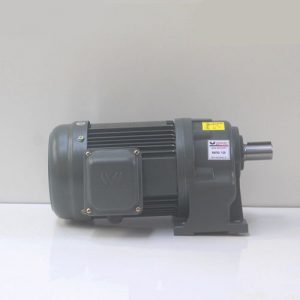

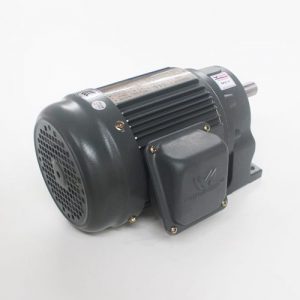

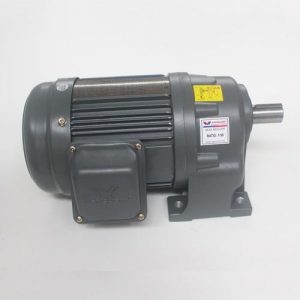

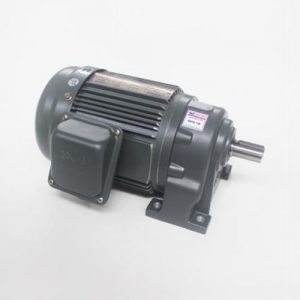

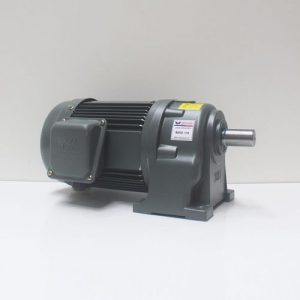

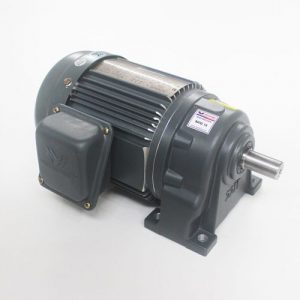

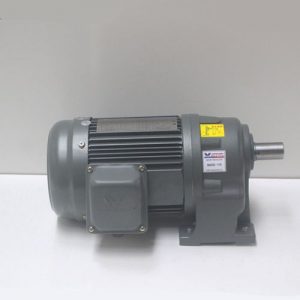

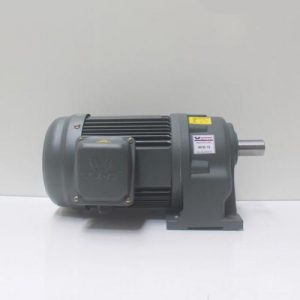

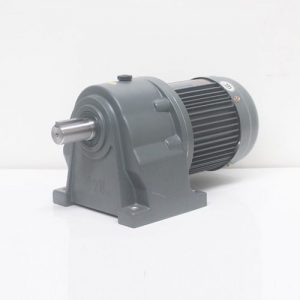

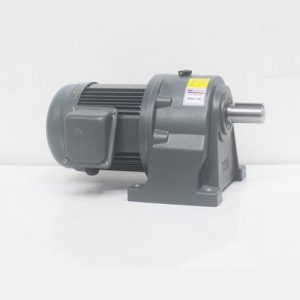

Động cơ giảm tốc giá rẻ là kiểu mô tơ giảm tốc chân đế trục thẳng. Máy được nhập khẩu số lượng lớn, nhiều người sử dụng nên có giá rẻ.

Mô tơ giảm tốc giá rẻ thường là các giảm tốc chân đế liền motor, cấu tạo đơn giản, chi phí nguyên liệu thấp. Mô tơ gia rẻ được Việt Á cung cấp trên toàn quốc, giá rẻ nhất thị trường.

2) Động cơ giảm tốc mặt bích

Có 2 loại: Mặt bích tròn đồng tâm và mặt bích vuông góc.
Công suất phổ biến: 0.37kw tới 11kw

Motor hộp số mặt bích có đường kính bích từ 150mm tới 500mm là thường gặp nhất.

3. Motor giảm tốc trục ra vuông góc trục vào

Ratio tỉ số truyền: 1/10, 1/20, 1/30. 1/40, 1/50, 1/60
Công suất thường dùng 0.75kw tới 7.5kw

Motor hộp số trục vít trục ra ngửa lên: ảnh 1 và 2 dưới đây

Ảnh số 4: motor hộp số trục ra úp xuống



Ảnh 3 phía trên: motor hộp số WPK, động cơ từ trên úp xuống, trục ra âm dương tùy ý

4) Các loại động cơ giảm tốc bánh vít RV

Tỉ số truyền motor hộp số NMRV giảm được 5 tới 300 lần / 1 phút

Ưu điểm nhẹ lắp được trên cao quay 360 độ mọi tư thế.

Ảnh 1,2: Motor giảm tốc cốt âm NMRV (trục âm, trục rỗng)

Ảnh 4,5: Động cơ hộp số NMRV trục cốt dương

Ảnh 3 phía trên: Động cơ B14 liền giảm tốc RV B14, trục quay 360 độ

Ảnh 6: Motor liền giảm tốc RV có mặt ra bích vuông

Tỉ số truyền motor hộp số NMRV giảm được 5 tới 300 lần / 1 phút

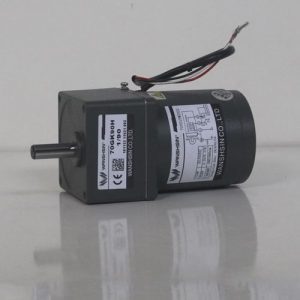

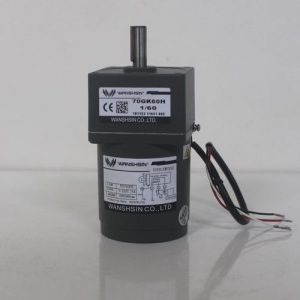

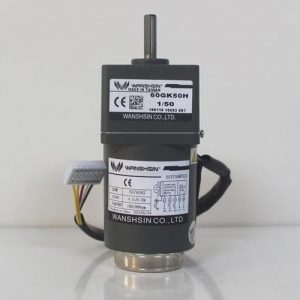

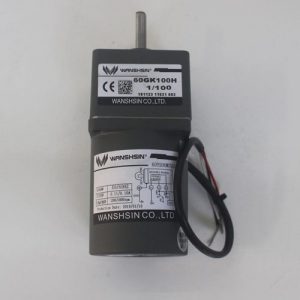

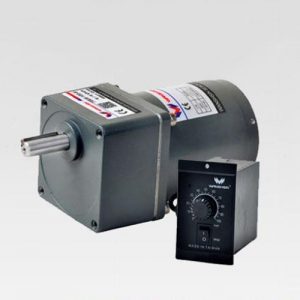

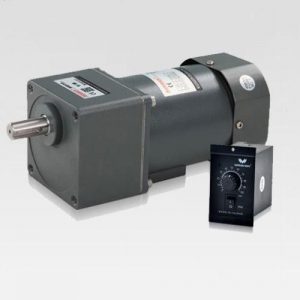

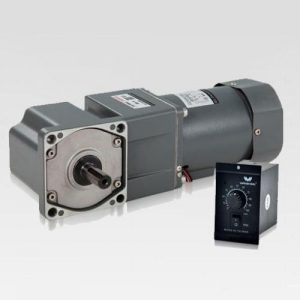

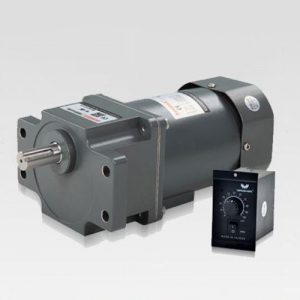

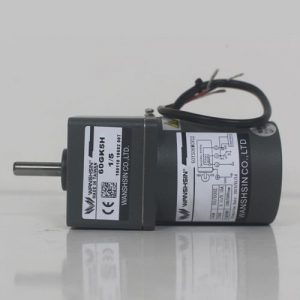

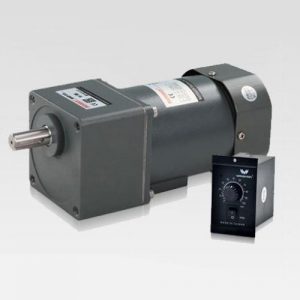

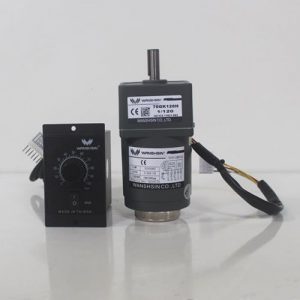

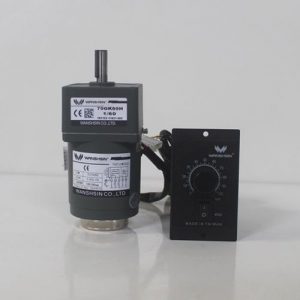

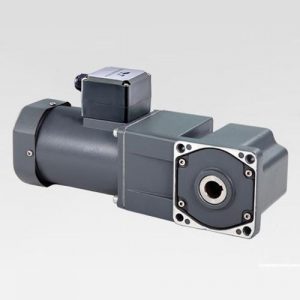

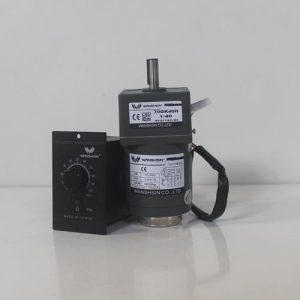

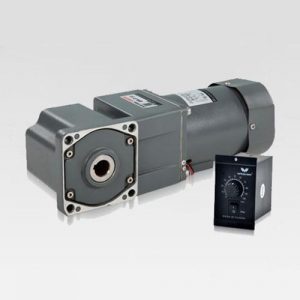

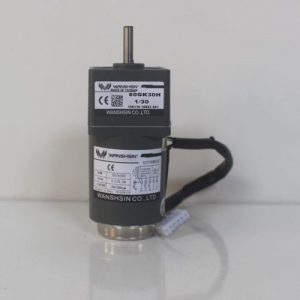

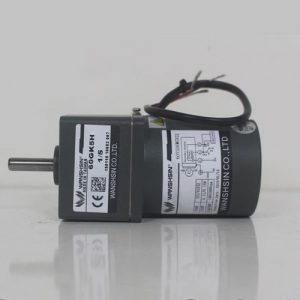

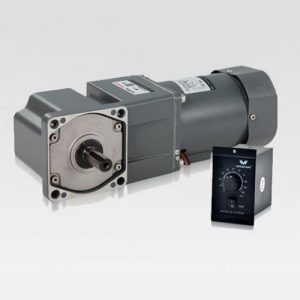

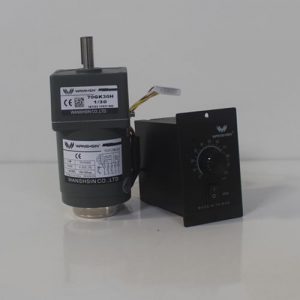

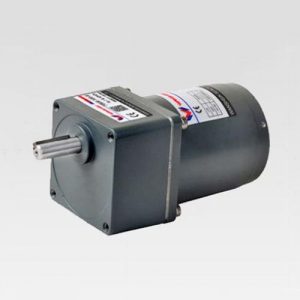

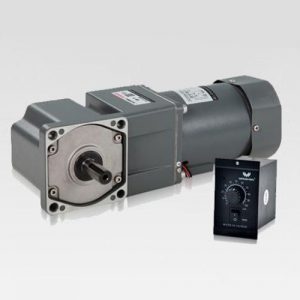

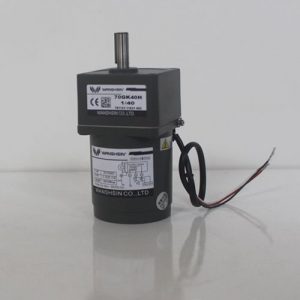

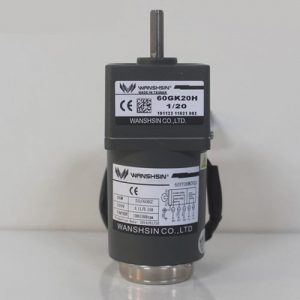

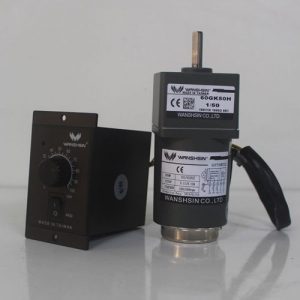

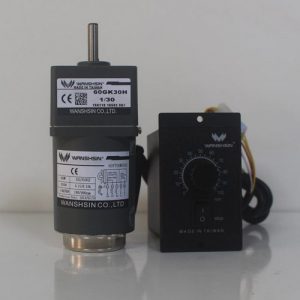

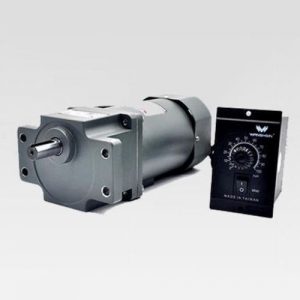

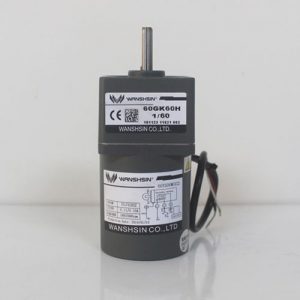

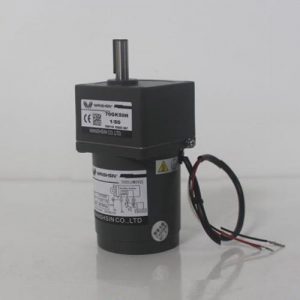

5) Mô tơ giảm tốc đảo chiều

Công suất 15w, 30w, 60w 90w, 140w 200w 400w

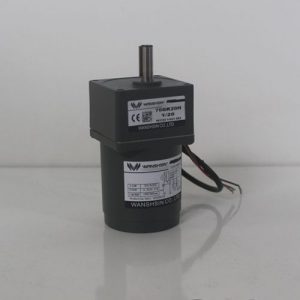

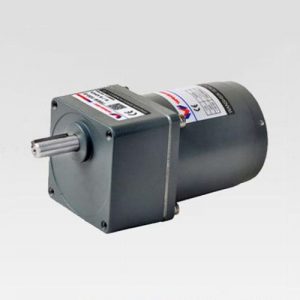

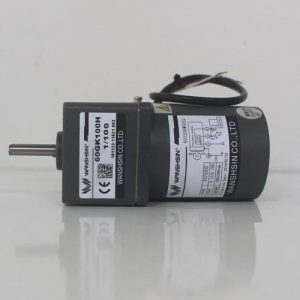

Là loại động cơ hộp giảm tốc loại nhỏ 1 pha 220v được dùng nhiều nhất thị trường

Hình 1: Là động cơ điều tốc trục thẳng IKR, công suất 30w – 750w

Hình 2: là máy giảm tốc điều chỉnh tốc độ RA cốt âm mini, hình 3: Giảm tốc RH trục dương

(ảnh)

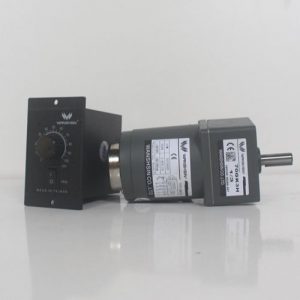

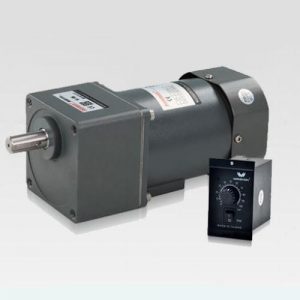

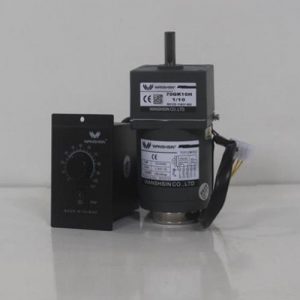

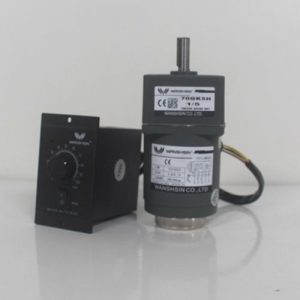

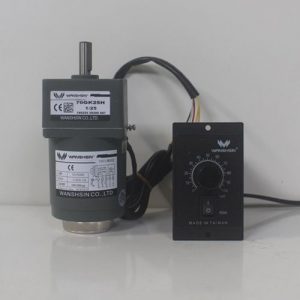

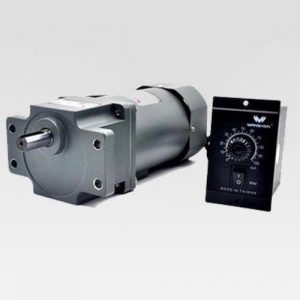

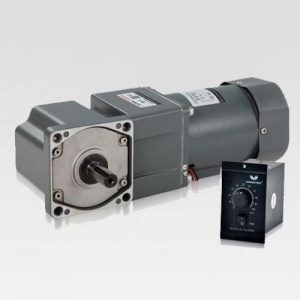

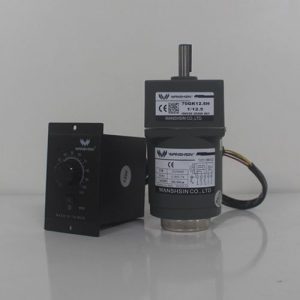

Ưu điểm lớn nhất của motor giảm tốc mini (ảnh trên) là gắn kèm hộp điều chỉnh tốc độ. Ví dụ tốc độ trục ra là 70 vòng thì có thể làm chậm đi còn 50, 40, 30 vòng..

Thị trường còn hay gọi là motor giảm tốc lò nướng vì motor mini này quay thịt gà heo bò vịt.

6) Motor giảm tốc 2 chiều 1 pha 220v

Động cơ hộp số 220v từ 0.75kw tới 3.7kw giúp làm việc khỏe hơn hộp số mini

Hình 1, quý vị nhìn thấy tụ ngâm và tụ đề, giúp chạy được cả điện yếu dưới 220v.
(ảnh)

7) Động cơ liền hộp giảm tốc công suất lớn

Trục ra đường kính 70mm tới 130mm, nặng 200 tới 1200 kg, chuyên để giảm tốc motor công suất 11kw tới 55kw
(ảnh)
Có thể mua riêng đầu giảm tốc như hình số 2,3 dưới đây, hoặc cả bộ giảm tốc như hình số và 4
(ảnh)

8) Motor hộp số giảm tốc Nhật

Motor Hitachi giảm tốc chân đế

Động cơ Hitachi giảm tốc mặt bích

(ảnh – Motor hộp số giảm tốc Nhật Hitachi)

9) Mô tơ hộp số giảm tốc Đài Loan

Động cơ Teco giảm tốc trục thẳng chân đế mặt bích

Mô tơ hộp số giảm tốc Đài Loan Teco (ảnh)

Motor teco giảm tốc trục ra vuông góc ảnh 2, 3, 4

Motor teco giảm tốc trục ra vuông góc(ảnh)

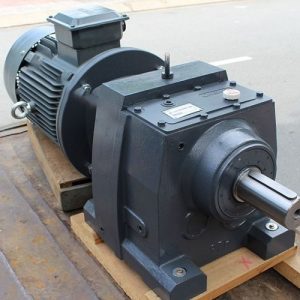

10) Động cơ hộp số trục ra vuông góc tải nặng

Cấu tạo trong là bánh răng côn trụ

Trục ra dương hoặc âm như hình 1 và 2. Kiểu mặt bích mời xem hình 3 và 4
(ảnh)
Motor Giảm tốc vuông góc làm việc nặng R, ratio giảm từ 3 tới 250 lần.

11) Động cơ hộp số kiểu Cyclo

Thường motor giảm tốc cyclo hay dùng là giảm tốc cấp 1, ratio = 1/ 100 trở xuống và cấp 2, ratio bằng vài trăm cho tới giảm 1 ngàn lần.

a) Motor hộp số giảm tốc cycloid chân đế(ảnh)
Hinh 1,2,3 là trục vào âm, trục ra dương. Hình 4 là trục vào dương, còn gọi là hộp số cycloid 2 cốt dương đồng tâm

b) Động cơ hộp số giảm tốc cyclo mặt bích

12) Động cơ hộp số biến đổi tốc độ UDL

Còn gọi là Motor giảm tốc vô cấp, motor biến tốc. Trục ra có thể chạy trong khoảng
40- 200 vòng hoặc 20 – 100 vòng
10 tới 50 vòng, hoặc 200 tới 1000 vòng.

(ảnh)
Vặn núm tròn đỏ phía trên để biến đổi tốc độ, lực mô men của động cơ không hề đổi. Khỏe hơn dùng biến tần.

13) Động cơ hộp số phanh hãm

Motor hộp số có phanh có sẵn 0.75kw tới 22kw tại kho hàng công ty Việt Á
Phanh motor Nhật, Đài Loan, chính hãng. Có hàng chục kiểu lắp đặt, dưới đây là 4 kiểu chính
(ảnh)

14) Motor DC giảm tốc

Là động cơ điện 1 chiều DC 12v 24v có tốc độ motor 1130 vòng phút hoặc 2300 vòng phút.
Hộp giảm tốc mini ratio, giảm 10, 20, 33, 40,50 , 60 lần
(ảnh)

Vì sao không sản xuất motor giảm tốc với tốc độ vòng quay nhỏ?

Vì chi phí và thời gian cho sản xuất một motor giảm tốc có vòng quay nhỏ là khá lớn. Trong khi đó chỉ cần lắp đặt thêm một sản phẩm hộp giảm tốc phù hợp sẽ mang đến cho khách hàng một thiết bị phù hợp với nhu cầu sử dụng, mà không tốn quá nhiều chi phí.

Ứng dụng của motor giảm tốc như thế nào?

Trên thực thế, các băng tuyền trong sản xuất công nghiệp cần động cơ giảm tốc để có được tốc độ chậm. Các thiết bị máy khuấy, máy trộn cũng sẽ cần thiết một motor giảm tốc để có được tốc độ cần thiết cho nhu cầu của công việc!

Motor giảm tốc có nhiều ứng dụng hữu ích trong đời sống và sản xuất. Từ lĩnh vực nông nghiệp, công nghiệp, nuôi trồng thủy sản,… từ máy nhỏ đến lớn, từ cá nhân cho đến doanh nghiệp. Một vài ứng dụng trong thực tế.

Hiện nay motor giảm tốc được sử dụng rất rộng rãi trong đời sống và sản xuất, và hoạt động trong nhiều lĩnh vực khác nhau,từ nông nghiệp, công nghiệp, nuôi trồng thủy sản,…từ cá nhân cho đến công ty. Một số ví dụ về ứng dụng trong thực tế như:

• Sử dụng trong các hồ chăn nuôi thủy sản.
• Trong các bể nước lớn nhằm phục vụ cho công nghiệp
• Gạt bùn trong hệ thống xử lý nước thải, sản xuất hóa chất
• Trong các ngành sản xuất băng tải, dây chuyền xi măng, công nghiệp thực phẩm, thức ăn gia súc,
• Sử dụng trong cần trục cầu trục, cầu cảng, máy xây dựng, trạm trộn bê tông, nhà máy sản xuất giấy, rượu bia,…
• Tời điện hay ròng rọc
• Mô tơ giảm tốc được ứng dụng trên băng truyền lo lung gạch để hoạt động của động cơ băng truyền có thể phù hợp với tốc độ làm việc của các công nhân.
• Mô tơ giảm tốc được ứng dụng với máy chế biến hạt điều.
• Mô tơ giảm tốc dùng cho máy cán, ép để làm giảm tốc độ của động cơ. Ví dụ khi các bạn xem người ta ép ảnh, ép giấy tờ cá nhân sẽ thấy rất rõ ứng dụng này của mô tơ giảm tốc.
• Mô tơ giảm tốc được gắn với nhông xích
• Mô tơ giảm tốc cycloid ứng dụng trên máy khuấy (khấy hóa chất, khuấy trộn xi măng, khuấy bùn, trộn chất lỏng lại với nhau)
• Mô tơ giảm tốc gắn với máy hàn.
• Mô tơ giảm tốc nối phanh thủy lực.
• Motor giảm tốc lò nướng

Tham khảo: Hộp giảm tốc
