Máy bơm hút chân không được sử dụng rất phổ biến trong các lĩnh vực hoạt động kinh tế, lĩnh vực sản xuất, lĩnh vực nghiên cứu, các quy trình cũng như các thiết bị ở những bệnh viện, các nhà máy công nghệ thực phẩm, các nhà máy in ấn tân tiến,…

Máy bơm hút chân không là gì?

Trước khi đi đến khái niệm máy bơm hút chân không là gì thì chúng ta nên biết và hiểu môi trường chân không là môi trường như thế nào?

Xem thêm: Động cơ điện

Môi trường Chân không xuất phát từ “vacuus” theo tiếng Latinh có nghĩa là “bỏ trống” hoặc “Khoảng trống”. Đây là môi trường không có không khí; không có sự sống và ko có trọng lực.

Nếu đang di chuyển thì sẽ không dừng lại được còn nếu đứng yên mà muốn di chuyển cũng không được. Chân không nằm chủ yếu ở tầng ozon của Trái Đất.

Xem thêm: bơm định lượng hóa chất

Bơm hút chân không là một thiết bị chuyên dùng để loại bỏ các chất khí, chất lỏng, hơi nước ra khỏi một phạm vi không gian giới hạn, khép kín nhằm tạo ra một môi trường chân không hoặc gần chân không nghĩa là tạo nên những môi trường chân không có áp suất thấp hơn áp suất khí quyển.

Máy bơm hút chân không thương hiệu nào tốt?

Chọn mua sản phẩm từ 1 thương hiệu tốt giúp bạn an tâm hơn trong quá trình sử dụng, máy sẽ được đảm bảo về độ bền, năng suất làm việc, chất lượng cao.

Một vài thương hiệu máy bơm hút chân không uy tin bạn có thể tham khảo như:

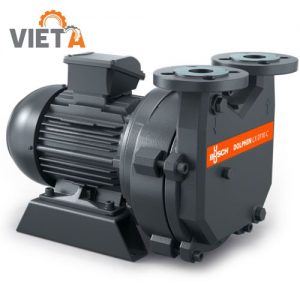

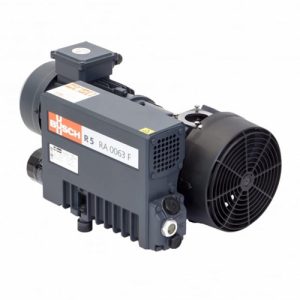

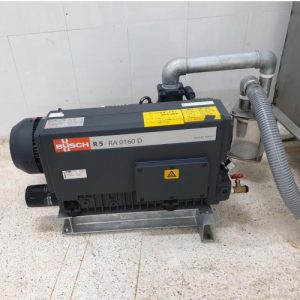

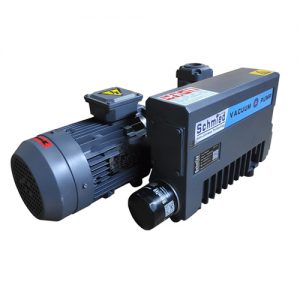

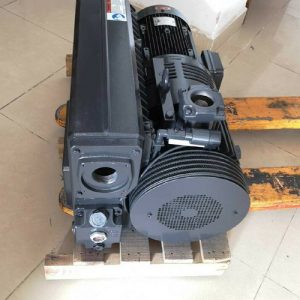

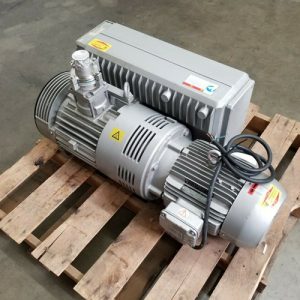

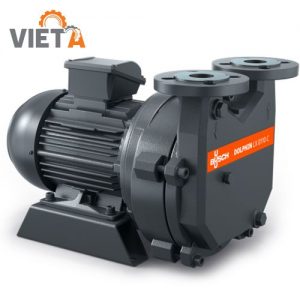

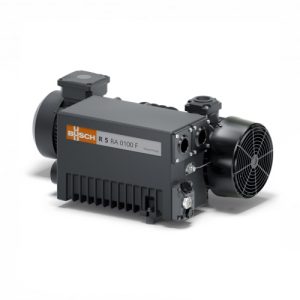

• Bơm hút chân không Busch
• Bơm hút chân không Wonchang
• Bơm hút chân không Becker
• Bơm hút chân không Value

Cấu tạo và nguyên lý hoạt động của bơm hút chân không

Sau khi đã hiểu bơm hút chân không là gì thì chắc hẳn quý bạn đọc đang tò mò về cấu tạo và nguyên lý hoạt động của bơm hút chân không như thế nào đúng không?

Cấu tạo máy bơm hút chân không?

Về cấu tạo, bơm chân không có rất nhiều loại, mỗi loại có một cấu tạo riêng nhưng chúng đều có các bộ phận cơ bản sau đây:

• Bộ phận thân bơm
• Động cơ máy
  • Stato gắn với thân bơm bằng các lá thép trong được chia rãnh để chứa các dây đồng.
  • Roto được gắn trên trục bơm và có chức năng chuyển hóa điện năng thành cơ năng để kéo cánh bơm.
  • Role nhiệt nhằm bảo vệ động cơ của máy bơm hút chân không.
• Cánh bơm được làm từ chất liệu là kim loại đồng
• Buồng công tác cũng được làm bằng hợp kim đồng
• Trục bơm làm từ thép hợp kim và được lắp chung với cánh bơm thông qua một chốt cavet
• Trang bị cánh quạt thông gió
• Có ống hút đ ược làm từ chất liệu cao su hoặc nhựa
• Các loại bi đỡ trục, phớt, van chân không,..

Xem thêm:Dầu bơm hút chân không

Nguyên lý hoạt động máy bơm hút chân không?

Về nguyên lý hoạt động, hầu hết các loại máy bơm hút chân không đều làm việc theo nguyên lý choán chỗ. Lúc này, giá trị chân không trong không gian khép kín (bao, bì, túi) sẽ được tạo ra bằng các hút bớt không khí, hơi trong không gian đó ra bởi các khoang công tác của máy bơm hút chân không.

Tùy vào từng loại máy bơm chân không mà khoang công tác có thể nằm giữa các cánh quạt hoặc piston. Thể tích các khoang công tác sẽ thay đổi một cách tuần hoàn, khi thể tích các khoang công tác tăng lên máy bơm sẽ thực hiện động tác hút chất lỏng, không khí và hơn. Sau đó, hỗn hợp này sẽ được nén lại và được loại bỏ ra khỏi cửa của máy bơm.

Tiếp theo, các loại chất lỏng, không khí, hơi sẽ được tách riêng biệt, chất lỏng sẽ theo bình ngưng trở thành nguyên liệu cung cấp cho máy bơm. Đối với các loại máy bơm không sử dụng chất lỏng để vận hành thì cần phải có các khoang công tác đóng kín.

Xem thêm: Lọc bơm hút chân không

Phân loại máy bơm chân không

Máy bơm chân không được phân loại dựa vào áp suất, gồm có:

• Loại máy bơm chân không có áp suất siêu cao (p<10−5Pa).
• Loại máy bơm chân không có áp suất cao (0.1Pa>p>10−5Pa).
• Loại máy bơm chân không có áp suất trung bình (100Pa>p>0.1Pa).
• Loại máy bơm chân không có áp suất thấp (p>100Pa).

Máy bơm chân không được phân loại dựa vào cấu trúc máy, ta có:

• Loại máy bơm hút chân không dạng piston;

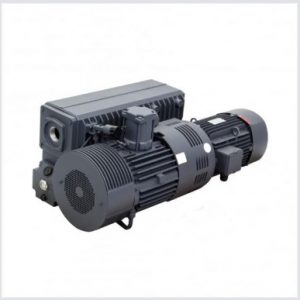

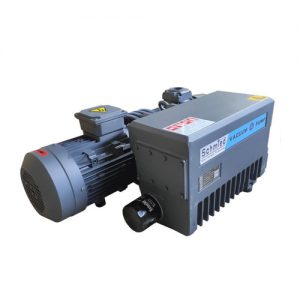

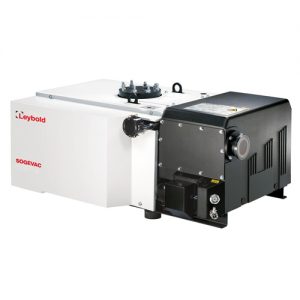

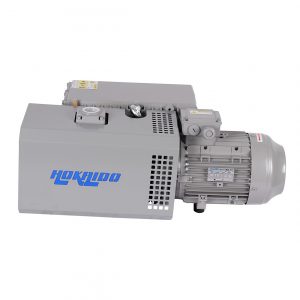

• Loại máy bơm hút chân không dạng cánh gạt;

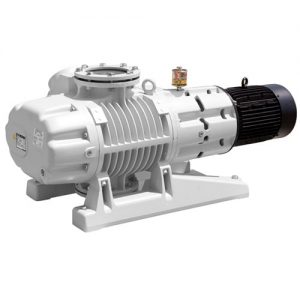

• Loại máy bơm hút chân không dạng rotor kép;

Máy bơm chân không được phân loại dựa vào chất lỏng công tác, ta có:

• Loại máy bơm hút chân không vòng dầu;

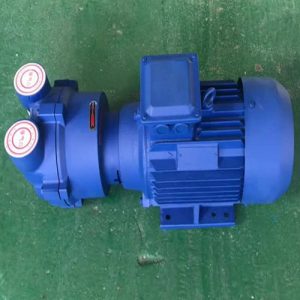

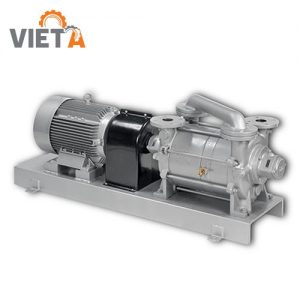

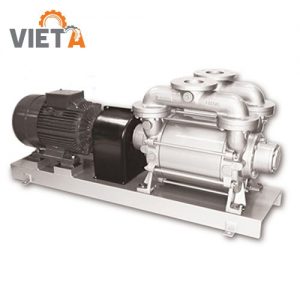

• Loại máy bơm hút chân không vòng nước;

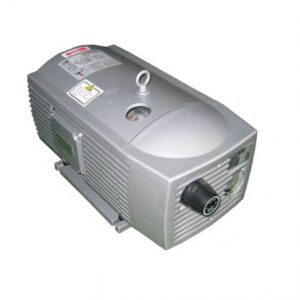

• Loại máy bơm hút chân không khô;

Một số ứng dụng của bơm chân không trong đời sống và sản xuất

Ứng dụng của bơm hút chân không trong ngành Y tế

Trong y học hiện đại, sự chính xác, độ an toàn và tin cậy được đưa lên hàng đầu, nhưng đặc biêt lại cần hiệu suất cao là yêu cầu quan trọng và cần thiết diễn ra trong từng ngày.

Bơm chân không giúp tạo ra phòng vô trùng, phục vụ cho quá trình nghiên cứu, điều chế thuốc cũng như điều trị những bệnh truyền nhiễm.

Ứng dụng của bơm hút chân không trong ngành in

Người ta sử dụng máy hút chân không công nghiệp vào quá trình chuẩn bị trước khi in giúp giấy được ép chặt vào lô in trong suốt quá trình in.

Ngoài ra bơm chân không lại có tác dụng loại bỏ những bụi giấy trên bề mặt của lô giấy trước khi được phun mực in. Có thể nói, hút chân không đóng một vai trò khá quan trọng để tạo ra được một sản phẩm in hoàn hảo.

Quá trình chuẩn bị trước khi in trong các dây chuyền in hiện nay là đều sử dụng công nghệ chân không, hệ thống chân không sẽ giữ cho giấy ép chặt vào lô in trong suốt quá trình giúp cho người vận hành kiểm soát được bản in trong khi khắc laser.

Ngoài ra bơm chân không lại có tác loại bỏ những bụi giấy trên bề mặt của lô giấy trước khi được phun mực in. Quá trình in ấn hiện đại đòi hỏi tốc độ in cao và thời gian chuyển đổi ngắn. Vì thế hút chân không có vai rất quan trọng trong việc đảm bảo kết quả in đạt chất lượng cao.

Ứng dụng bơm hút chân không trong Chế biến gỗ

Trong chế biến gỗ, kẹp và nâng các miếng gỗ đòi hỏi sự an toàn cao. Việc này đòi hỏi một lực hút mạnh công nghệ vane quay, chi phí thấp từ việc sử dụng hút chân không đã đáp ứng được yêu cầu này. Trên tất cả là rút ngắn thời gian chế biến và có độ chính xác cao đây là yếu tố đảm bảo về an toàn và nhẹ nhàng khi kẹp các tấm gỗ.

Sơn bề mặt gỗ cũng là khâu rất quan trọng và yêu cầu chất lượng cao khi buồng sơn được hút ở độ chân không cao sơn nhanh chóng được phủ đầy lên các vị trí trên bề mặt một cách nhanh chóng. Đồng thời việc dùng máy hút chân không công nghiệp giúp tránh được những tạp khí lẫn vào trong quá trình sơn ngoài ra bơm hút chân không cũng giúp cho lớp sơn trên bề mặt nhẵn, mịn hơn.

Ứng dụng bơm hút chân không trong sản xuất ống nhựa

Bơm hút chân không trong ngành nhựa đóng vai trò cốt yếu để tạo ra sản phẩm, đóng góp vào khâu định hình kích thước sản phẩm. Bể chân không được đặt trên giá đỡ và có thể di chuyển nhờ động cơ điện. Bể gồm có các nắp đậy được đệm bằng gioăng để đảm bảo kín khi hút chân không.

Nắp bể mở ra khi có sự cố hay bắt đầu quá trình làm việc của dây chuyền, có tác dụng tạo điều kiện cho người vận hành dẫn ống qua bể chân không tới giàn kéo ống. sau khi đậy nắp làm mát, hút chân không định hình. sản phẩm phế phẩm được loại bỏ bằng dao cắt.

Trên thành bể được bố trí 2 đồng hồ đo áp suất chân không

Trong thành bể được bố trí các ống dẫn, đầu phun nước làm mát

Bể được trang bị 1 bơm hút chân không và 1 bơm nước làm mát

1. Quá trình làm mát: Ống ra để định hình có nhiệt độ cao được đưa đến bển chân không và làm mát. Mục đích của việc hút chân không làm tạo ra sự chênh lệch áp suất khí quyển với áp suất trong bể (nơi ống đi qua) để định hình chính xác kích thước ống theo thiết kế, chống biến dạng, đồng thời được làm mát nhờ hệ thống phun tia nước với nhiệt độ khoảng 15-180C.
2. Quá trình nong ống: Sau các quá trình In chữ, kéo ống, cắt ống là Nong ống. Quá trình nong ống được thực hiện bởi máy nong ống. Ống PVC sau khi được cắt và đưa vào băng chuyền của máy. Đầu tiên ống được gia nhiệt khoảng 1800C thì băng chuyền chuyển ống đến đầu nong (được định kích cỡ trước) đầu nong làm việc ở 2 chế độ là: nong trơn và nong gioăng. Trong quá trình Nong thì ống được hút chân không và làm mát để định hình chính xác đầu Nong.

Ứng dụng hút chân không trong bảo quản thực phẩm

Thực phẩm tươi sống, thực phẩm khô nếu chỉ được bảo quản theo kiểu đóng gói bình thường thời gian sử dụng chỉ trong thời gian ngắn. Việc này làm cho các doanh nghiệp đau đầu, việc ra đời của công nghệ hút chân không đã mang đến cho họ sự lựa chọn sáng suốt.

Các máy hút chân không công nghiệp hút hết khí oxy ra khỏi túi đựng thực phẩm, tránh quá trình oxy hóa giúp thực phẩm được bảo quản trong thời gian dài tùy từng loại.

Bơm hút chân không trong quy trình sản xuất giấy

Trong quá trình sản xuất giấy và bột giấy thì bơm hút chân không đóng vai trò rất quan trọng trong việc hình thành ra tờ giấy sơ khai.Trong ngành giấy thì thường sử dụng bơm hút chân không vòng nước. Với đặc điểm làm kín làm mát bằng nước tận dụng được đường nước của nhà máy. Khoang chứa chân không để chứa bột sau tinh lọc. Mục đích duy trì áp suất chân không trong khoang để phá vỡ những bọt khí trong dòng bột.

Nguyên tắc là trên bề mặt dung dịch bột có áp suất chân không, điều này làm cho các bọt khí có trong lòng dung dịch sẽ nổi lên trên và vỡ ra, những chất khí hòa tan trong bột cũng thoát lên trên, kết quả là hạn chế tạo bọt dòng bột. Nếu dòng bột có khí thì vết bọt sẽ để lại trên bề mặt tờ giấy cản trở sự thoát nước trên lưới xeo và bọt khí còn làm tăng sự kết tụ của xơ sợi bột làm cho chúng phân tán không đều khi hình thành tờ giấy.

Công đoạn tạo thành tờ giấy trên lưới máy xeo được thự hiện ở phần đầu máy xeo, khi bột được phân bố đều trong thùng đầu và được phun lên lưới xeo để hình thành lớp bề mặt, lớp giữa và lớp đáy tờ giấy. Trong công đoạn này dòng bột loãng được phun lên mặt lưới, một phần nước từ dòng bột thoát đi qua lưới và tờ giấy hình thành.

Công đoạn thoát nước được thực hiện trên bộ phận lưới, là quá trình thoát nước tự nhiên do trọng lực và thoát nước cưỡng bức do tác dụng của các hòm hút chân không lắp đặt trên bộ phận lưới, nhằm làm khô dần tấm giấy ướt mới được hình thành. Tiếp theo là những quá trình ép, cán, sấy khô… để cho ra giấy thành phẩm.

Ứng dụng bơm hút chân không trong sản xuất kính an toàn

Bước 1: Kính tấm nguyên khổ được đưa qua máy cắt để cắt theo quy cách đơn đặt hàng. Sau khi đã được cắt theo yêu cầu, kính sẽ được đưa qua thiết bị rửa và sấy khô để xử lý sạch hai bề mặt kính.

Bước 2: Các tấm kính sau khi đã được làm sạch ở Bước 1 sẽ được chuyển sáng máy rửa một lần nữa và lần này được rửa bằng hệ thống nước rửa tinh khiết. Hệ thống rửa nước tinh khiết gồm hai công đoạn rửa là: rửa bằng nước lạnh và sau đó được rửa bằng nước nóng. Những tấm kính sau khi qua hệ thống rửa bằng nước tinh khiết được đưa qua hệ thống sấy khô tự động và sẽ được chuyển qua buồng ghép kính sau khi đã xử lý sạch hai bề mặt kính.

Bước 3: Tấm kính thứ nhất được đưa lên bàn định vị sau đó tấm film PVB được phủ lên bề mặt kính và được cắt bằng kích thước của tấm kính.

Bước 4: Tấm kính thứ hai sau khi thực hiện như ở Bước 1 và Bước 2 sẽ được đưa vào các bàn định vị và được úp lên tấm thứ nhất vừa được phủ Film PVB ở Bước 3 để hai tấm kính được kết dính tạm thời với nhau.

Bước 5: Các tấm kính được ghép ở Bước 4 sẽ được đưa qua hệ thống ép tự động bằng các trục rulô để ép hai tấm kính dính lại với nhau, sau đó được hút chân không trong một lò kín vừa gia nhiệt vừa hút chân không bằng hệ thống Bơm hút chân không bên ngoài thông qua các đường ống chân không nhằm tránh được bọt khí giữa hai tấm kính.

Bước 6: Các sản phẩm kính hoàn chỉnh qua 5 công đoạn sẽ được cho qua hệ thống ép tự động bằng các trụ rulô một lần nữa, sau đó sẽ hấp lần 1 ở nhiệt độ 140 độ C nhằm giúp các tấm kính dính chặt với nhau hơn và sẽ được chuyển sang vị trí kệ chờ gia nhiệt.

Bước 7: Các kệ đựng kính sẽ được đưa vào hệ thống nén và gia nhiệt ở nhiệt độ 160 độ C trong thời gian khoảng 3 giờ tùy thuộc vào độ dày các tấm kính, sau khi đạt tới nhiệt độ quy định thì được làm nguội bằng không khí một cách đồng đều và kính sẽ được đưa ra khỏi hệ thống nén và gia nhiệt.

Bước 8: Sản phẩm kính hoàn chỉnh qua 7 công đoạn trên sẽ được tiến hành kiểm tra lại nghiêm ngặt trước khi nhập kho thành phẩm. Những sản phẩm không đạt yêu cầu kĩ thuật sẽ bị loại bỏ. Sau khi hoàn thành 8 bước trên, ta có được sản phẩm kính ghép hoàn thiện.

Van xả một chiều và van một chiều công hút

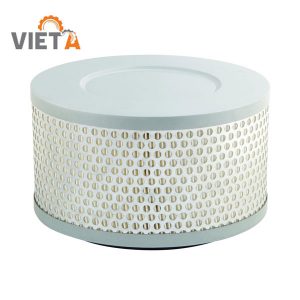

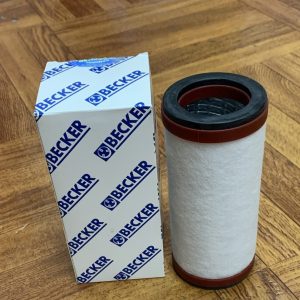

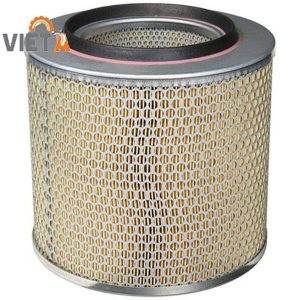

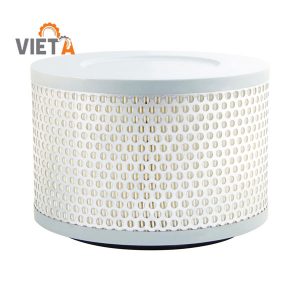

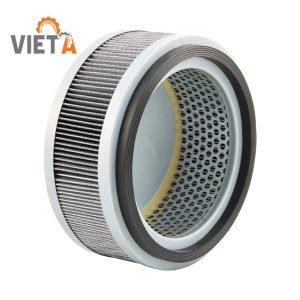

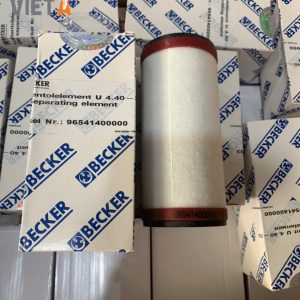

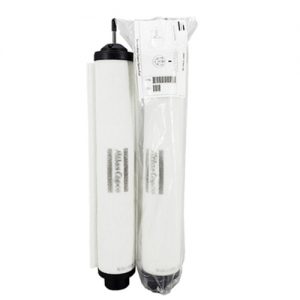

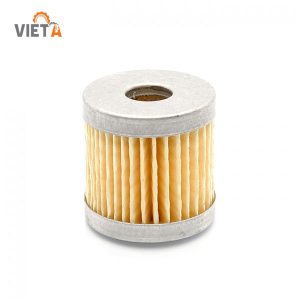

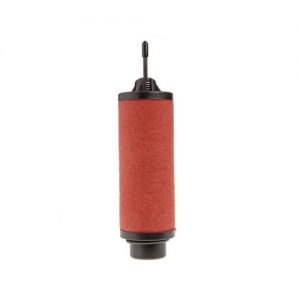

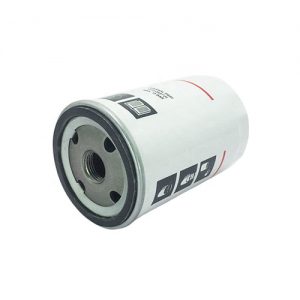

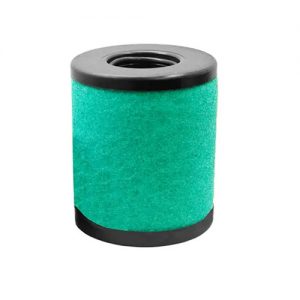

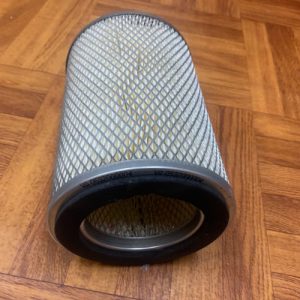

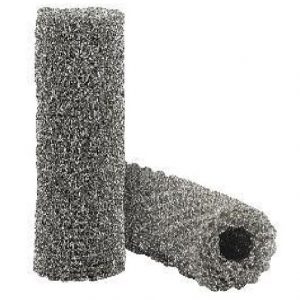

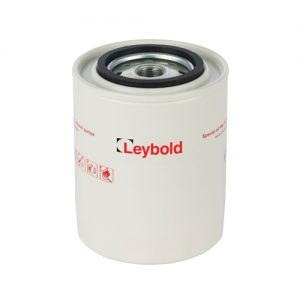

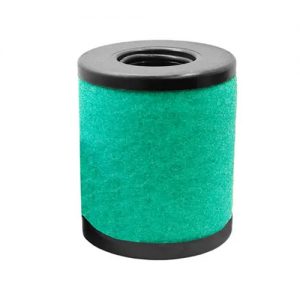

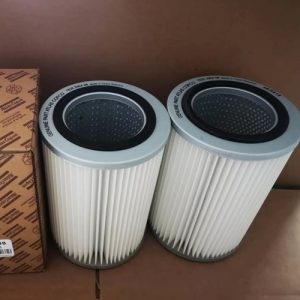

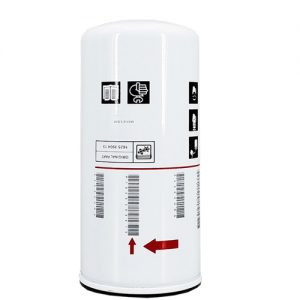

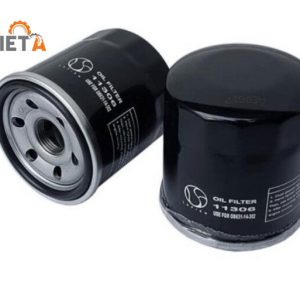

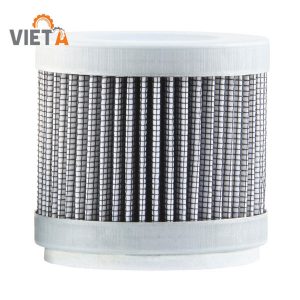

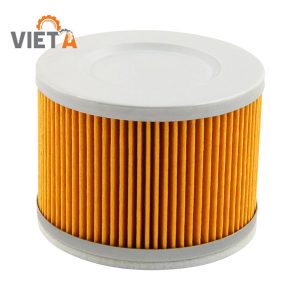

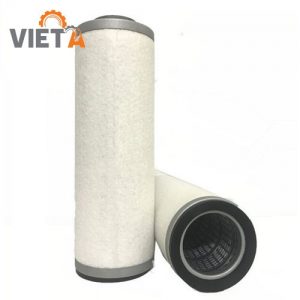

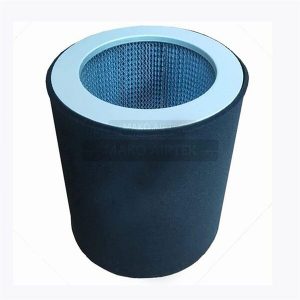

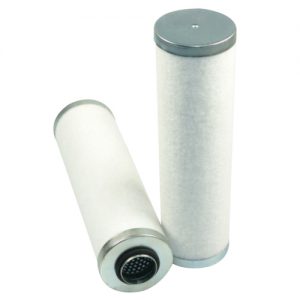

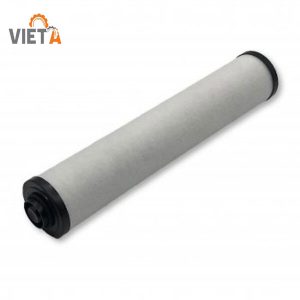

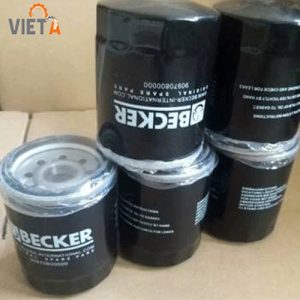

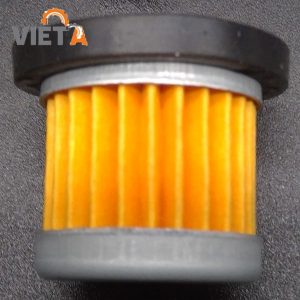

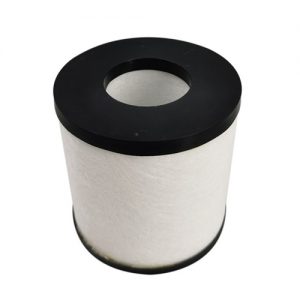

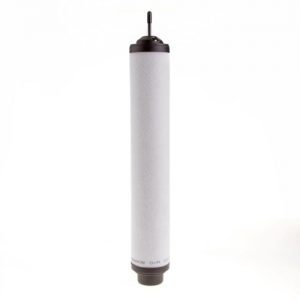

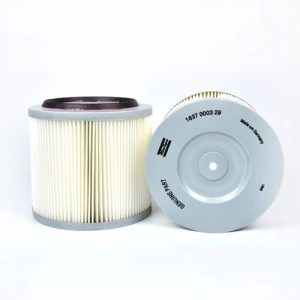

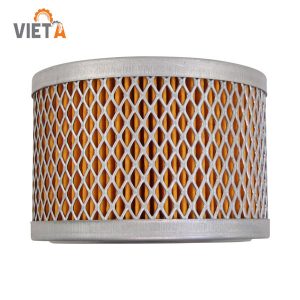

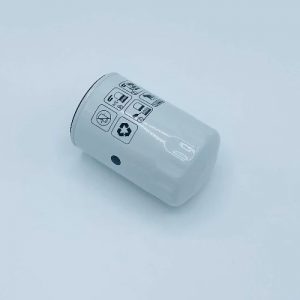

Các bộ lọc bơm hút chân không tiêu chuẩn: lọc tách dầu, lọc dầu tại cổng xả và lọc gió lắp đặt tại cổng hút

Các khớp nối trong máy bơm chân không có nhiệm vụ dẫn động từ động cơ đến rotor bơm

Bộ phận có tác dụng tản nhiệt dầu

Dầu cho máy bơm hút chân không

Gioăng, phớt, ống dẫn dầu,…
