Dịch vụ thiết kế, thi công lắp đặt đường ống khí nén nhà máy, nhà xưởng đóng vai trò quan trọng trong việc đảm bảo hệ thống vận hành ổn định, tiết kiệm năng lượng và an toàn.Hôm nay bạn hãy cùng Thiết Bị Việt Á tìm hiểu chi tiết về quy trình thiết kế, thi công cũng như những lưu ý cần biết để hệ thống khí nén đạt hiệu suất tối ưu và phù hợp với từng mô hình sản xuất cụ thể.

Nội Dung Chính

Những Yếu Tố Cần Lưu Ý Khi Thiết Kế và Thi Công Đường Ống Khí Nén

Thiết Kế Đường Ống Khí Nén

Việc thiết kế và thi công hệ thống đường ống khí nén đòi hỏi sự tính toán kỹ lưỡng để tránh tình trạng tụt áp, giảm hiệu suất, hỏng hóc thiết bị và chi phí bảo trì cao. Dưới đây là các yếu tố quan trọng cần đặc biệt lưu tâm:

Lựa Chọn Đường Kính Ống Phù Hợp

Kích thước đường kính ống phải tương ứng với lưu lượng khí nén (FAD) và áp suất làm việc của hệ thống.
Lựa chọn ống quá nhỏ sẽ gây tụt áp, trong khi ống quá lớn lại gây lãng phí và khó thi công.
Các yếu tố ảnh hưởng đến việc tính toán đường kính bao gồm: chiều dài đường ống, số lượng khớp nối, co – cút, van, bộ lọc và lưu lượng khí tiêu thụ thực tế.

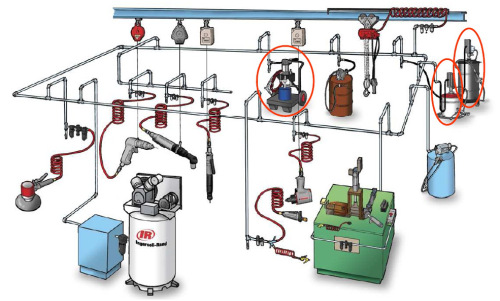

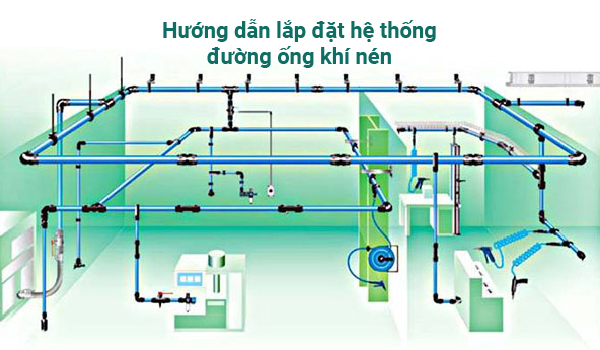

Bố Trí Hệ Thống Đường Ống

Ba dạng bố trí phổ biến:

Tuyến tính (xương cá): Đơn giản, tiết kiệm, phù hợp hệ thống nhỏ (<100m). Các thiết bị tiêu thụ khí nên đặt gần máy nén để giảm tụt áp.
Vòng tròn khép kín: Dòng khí có thể cấp theo hai hướng, giúp cân bằng áp suất và giảm yêu cầu về đường kính ống. Phù hợp với hệ thống quy mô lớn.
Kết hợp tuyến tính và vòng kín: Mang lại hiệu quả tối ưu, dễ bảo trì và mở rộng. Tuy nhiên, yêu cầu kỹ thuật thiết kế và chi phí đầu tư cao hơn.

Lưu Ý Khi Thi Công

Hạn chế khúc cua, co cút: Mỗi góc gấp làm giảm hiệu suất 3-5 PSID. Ưu tiên các khúc cua nhẹ 30-45 độ.
Độ dốc đường ống ngang: Thiết kế nghiêng 1-2% để nước ngưng tụ dễ thoát về điểm xả.
Hạ ống sử dụng: Nên dùng T hướng lên, sau đó 2 co điếu quay ngược xuống để tránh nước chảy vào thiết bị.
Tránh vật cản và ăn mòn: Đảm bảo bên trong ống sạch, không bong tróc gây tắc nghẽn.
Đường ống chính > đường nhánh: Giúp hạn chế tụt áp và đảm bảo lưu lượng.
Gắn chân xả nước: Ngay cả khi đã có máy sấy, vẫn nên gắn chân xả ở các điểm thấp để đề phòng nước dư.
Lắp van bi cách ly: Trước/sau các thiết bị chính để thuận tiện cho sửa chữa và bảo trì.

Tụt Áp Trong Hệ Thống Khí Nén

Tụt áp là hiện tượng áp lực tại điểm sử dụng thấp hơn so với đầu cấp.
Nguyên nhân: ống quá dài, quá nhỏ, quá nhiều co cút, rò rỉ khí, hệ thống thiết kế phức tạp.
Hậu quả: phải tăng áp suất máy nén (ví dụ từ 6 lên 8 bar) => tăng tiêu thụ điện, giảm tuổi thọ thiết bị.
Mức sụt áp lý tưởng: <0,3 bar toàn hệ thống.

Lựa Chọn Chất Liệu Đường Ống

Tùy vào môi trường và yêu cầu kỹ thuật, bạn có thể lựa chọn một trong các vật liệu sau:

Ống nhựa (ABS, PE, HDPE): Nhẹ, dễ lắp, chi phí thấp nhưng kém bền, không dùng cho khí nóng.
Ống thép đen: Chịu áp lực tốt, rẻ nhưng dễ gỉ, khó thi công.
Ống mạ kẽm: Phổ biến nhất, ít gỉ hơn thép đen nhưng vẫn cần bảo trì tốt, nặng, dễ bong lớp mạ.
Ống inox: Chất lượng khí sạch, độ bền cao, ít ăn mòn nhưng giá thành và chi phí thi công rất cao.
Ống nhôm: Xu hướng mới, không gỉ, dễ lắp đặt, nhẹ, bền, mở rộng linh hoạt. Tuy nhiên, chi phí ban đầu cao.

Tiêu Chuẩn Cần Biết Khi Lắp Đặt Đường Ống Khí Nén

Sau đây là một số tiêu chuẩn quan trọng bạn nên nắm khi lắp đặt hệ thống đường ống khí nén. Tuân thủ đúng sẽ giúp hệ thống vận hành hiệu quả, an toàn và bền lâu.

Tiêu chuẩn về khí nén

Áp dụng các quy định của ISO 8573-1, đây là tiêu chuẩn quan trọng nhất, quy định về độ sạch của khí (gồm dầu, bụi và độ ẩm).
Ngoài ra, còn có ISO 12500 và ISO 7183 liên quan đến hiệu suất của bộ lọc và máy sấy khí.

Tiêu chuẩn về đường ống

Đường ống phải có kích thước và vật liệu phù hợp với lưu lượng và áp suất khí nén trong hệ thống.
Cần đảm bảo không dùng vật liệu dễ gỉ hoặc kém bền ở áp suất cao.

Tiêu chuẩn về bình chịu áp lực

Tại Việt Nam, các tiêu chuẩn sau thường được áp dụng cho các thiết bị chịu áp lực như bình chứa khí nén:
- TCVN 6153:1996, TCVN 6154:1996, TCVN 6155:1996, TCVN 6156:1996
- TCVN 6008:1995, TCVN 7472:2005, TCVN 8366:2010

Quy Trình Thi Công Lắp Đặt Hệ Thống Đường Ống Khí Nén

Để hệ thống khí nén hoạt động ổn định và an toàn, quá trình thi công lắp đặt cần được thực hiện đúng quy trình. Dưới đây là các bước cơ bản bạn cần nắm:

Tiếp nhận yêu cầu: Thu thập thông tin từ khách hàng về nhu cầu sử dụng khí nén, vị trí lắp đặt và các yếu tố liên quan.
Tư vấn và khảo sát thực tế: Tư vấn phương án phù hợp dựa trên nhu cầu sử dụng và điều kiện mặt bằng. Tìm hiểu thêm về các thiết bị cần khí nén để đảm bảo thiết kế đúng công suất.

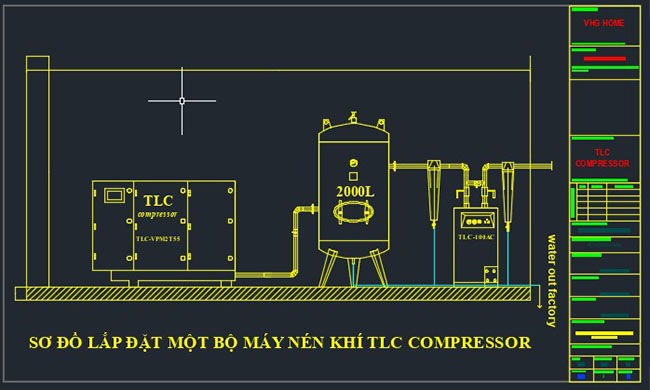

Thiết kế và lên bản vẽ: Lên bản vẽ kỹ thuật dựa trên bố trí thực tế trong nhà xưởng. Bản vẽ có thể điều chỉnh theo nhu cầu của khách hàng.
Lập báo giá: Tính toán khối lượng vật tư, lập báo giá chi tiết và đề xuất phương án thi công cụ thể.
Tiến hành thi công: Lắp đặt theo đúng bản vẽ và kế hoạch đã thống nhất. Đảm bảo đúng tiến độ và tuân thủ các tiêu chuẩn an toàn.
Kiểm tra và bàn giao: Thử áp, kiểm tra rò rỉ hệ thống. Nếu đạt yêu cầu, tiến hành nghiệm thu và bàn giao cho khách hàng.
Bảo hành: Cung cấp dịch vụ bảo hành cho hệ thống đường ống theo thỏa thuận, hỗ trợ kiểm tra định kỳ nếu cần.

Một Số Lưu Ý Quan Trọng Khi Lắp Đặt Đường Ống Khí Nén

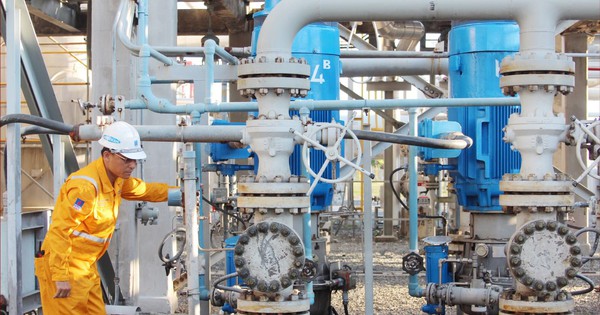

Quy trình Kiểm định hệ thống đường ống dẫn khí nén

Dưới đây là những điểm bạn nên chú ý để hệ thống đường ống khí nén hoạt động hiệu quả, an toàn và lâu dài:

Chọn vật liệu chất lượng: Ưu tiên dùng đường ống làm từ vật liệu chắc chắn, chịu được áp suất cao và phù hợp với môi trường làm việc.
Bảo vệ đường ống khỏi va đập: Lắp thêm lớp bao bọc hoặc thiết bị giảm chấn để tránh hư hỏng do va chạm hoặc tác động từ bên ngoài.
Kiểm tra rò rỉ trước khi sử dụng: Trước khi vận hành, hãy kiểm tra kỹ các điểm nối bằng dung dịch xà phòng hoặc thiết bị dò khí để phát hiện và xử lý rò rỉ sớm.
Thông gió cho hệ thống: Đảm bảo không gian lắp đặt có đủ thông gió, đặc biệt ở nơi có nhiệt độ cao hoặc chứa khí dễ cháy, để tránh quá nhiệt và đảm bảo an toàn.
Bảo trì định kỳ: Vệ sinh, kiểm tra áp suất, thay van và phụ kiện cũ định kỳ để hệ thống luôn hoạt động ổn định, hạn chế sự cố.
Thiết kế có tính mở rộng: Khi lên kế hoạch lắp đặt, nên chừa không gian và tính toán để có thể mở rộng hệ thống sau này. Nếu có dự định mở rộng, hãy cân nhắc sử dụng đường ống có kích thước lớn hơn.
