Lưu lượng khí là gì, công thức tính ra sao và dùng công cụ nào để đo lường hiệu quả? Đây là những thắc mắc thường gặp khi tìm hiểu về hệ thống khí nén và máy nén khí. Để giúp bạn dễ hình dung, bài viết này sẽ chia sẻ khái niệm cơ bản, cách tính lưu lượng cũng như giới thiệu những công cụ hỗ trợ đo lường phổ biến, dễ áp dụng trong thực tế.

Nội Dung Chính

Lưu lượng khí là gì?

Lưu lượng khí là gì? Công thức tính lưu lượng khí? Công cụ đo lường hiệu quả

Lưu lượng khí (hay lưu lượng dòng khí, lưu lượng khí nén) là chỉ số cho biết lượng khí di chuyển qua một đường ống hoặc vị trí nhất định trong một khoảng thời gian. Nói cách khác, nó thể hiện có bao nhiêu khí đi qua một điểm trong một đơn vị thời gian.

Đơn vị đo lường

Thường dùng các đơn vị thể tích theo thời gian như: m³/s, l/s, m³/h, l/min.
Với khí nén tự do (FAD – Free Air Delivery), có thể gặp đơn vị m³/h hoặc SCFM (Standard Cubic Feet per Minute).
Ngoài ra, đôi khi lưu lượng khí cũng được tính theo khối lượng trên thời gian, chẳng hạn kg/s hoặc g/s.

Tầm quan trọng của việc đo và tính toán lưu lượng khí

Việc theo dõi và kiểm tra lưu lượng khí nén định kỳ là yếu tố cần thiết để hệ thống vận hành hiệu quả và an toàn. Sau đây là những lý do chính:

Đảm bảo hiệu suất hệ thống: Giúp kiểm tra, điều chỉnh thiết bị sử dụng khí nén để máy hoạt động ổn định và đáp ứng đúng nhu cầu.
Tiết kiệm năng lượng và chi phí: Biết chính xác lượng khí tiêu thụ giúp tối ưu hóa vận hành, giảm hao phí điện năng và tiết kiệm chi phí.
Phát hiện sự cố sớm: Lưu lượng thay đổi bất thường có thể là dấu hiệu rò rỉ khí, tắc nghẽn hoặc hỏng hóc. Việc theo dõi thường xuyên giúp phát hiện và xử lý kịp thời.
Kéo dài tuổi thọ thiết bị: Kiểm soát lưu lượng khí giúp xác định thời điểm cần bảo dưỡng hoặc thay thế linh kiện, từ đó nâng cao độ bền và hiệu suất máy.
Lựa chọn và thiết kế hệ thống hợp lý: Số liệu lưu lượng chính xác giúp chọn đúng loại máy nén khí và thiết kế đường ống phù hợp, tránh lãng phí.

Các yếu tố ảnh hưởng đến lưu lượng khí

Để tính toán lưu lượng khí chính xác, cần chú ý đến nhiều yếu tố đầu vào. Dưới đây là những yếu tố quan trọng nhất:

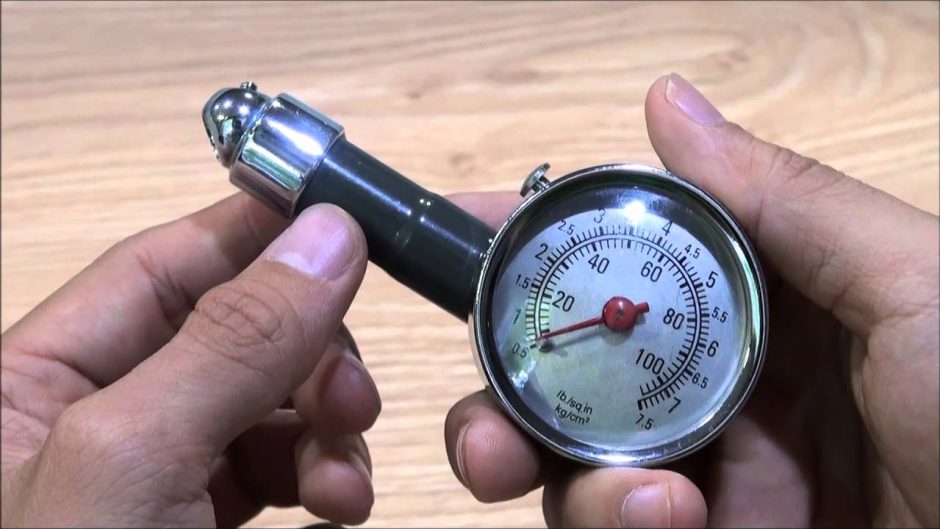

Áp suất và nhiệt độ
- Cần đo đúng áp suất và nhiệt độ tại điểm đầu và cuối đường ống.
- Áp suất được tính theo áp suất tuyệt đối (áp suất đo + áp suất khí quyển).
- Áp suất cao thì lưu lượng khí lớn hơn; nhiệt độ thay đổi cũng làm thay đổi độ nhớt, từ đó ảnh hưởng đến lưu lượng.
Kích thước đường ống
- Đường kính trong (ID) của ống càng lớn thì lưu lượng khí càng nhiều.
- Khi tính toán, cần cộng thêm chiều dài tương đương của các phụ kiện (co, tê, van…) vì chúng cũng gây tổn thất áp suất.
Độ nhám bề mặt ống: Quyết định hệ số ma sát trong ống. Độ nhám phụ thuộc vào vật liệu (thép, đồng, nhôm, nhựa) và tình trạng sử dụng (mới, cũ, có gỉ sét hay không).
Độ nhớt của khí: Khí có độ nhớt cao sẽ làm giảm lưu lượng.
Độ ẩm: Độ ẩm trong khí cao có thể làm giảm lưu lượng và ảnh hưởng đến hiệu suất chung.

Các phương pháp và công thức tính lưu lượng khí

Có nhiều phương pháp để tính toán lưu lượng khí nén, tùy thuộc vào mục đích và vị trí đo:

1. Tính toán lưu lượng khí nén mà máy nén khí tạo ra (Lưu lượng khí nén thực tế)

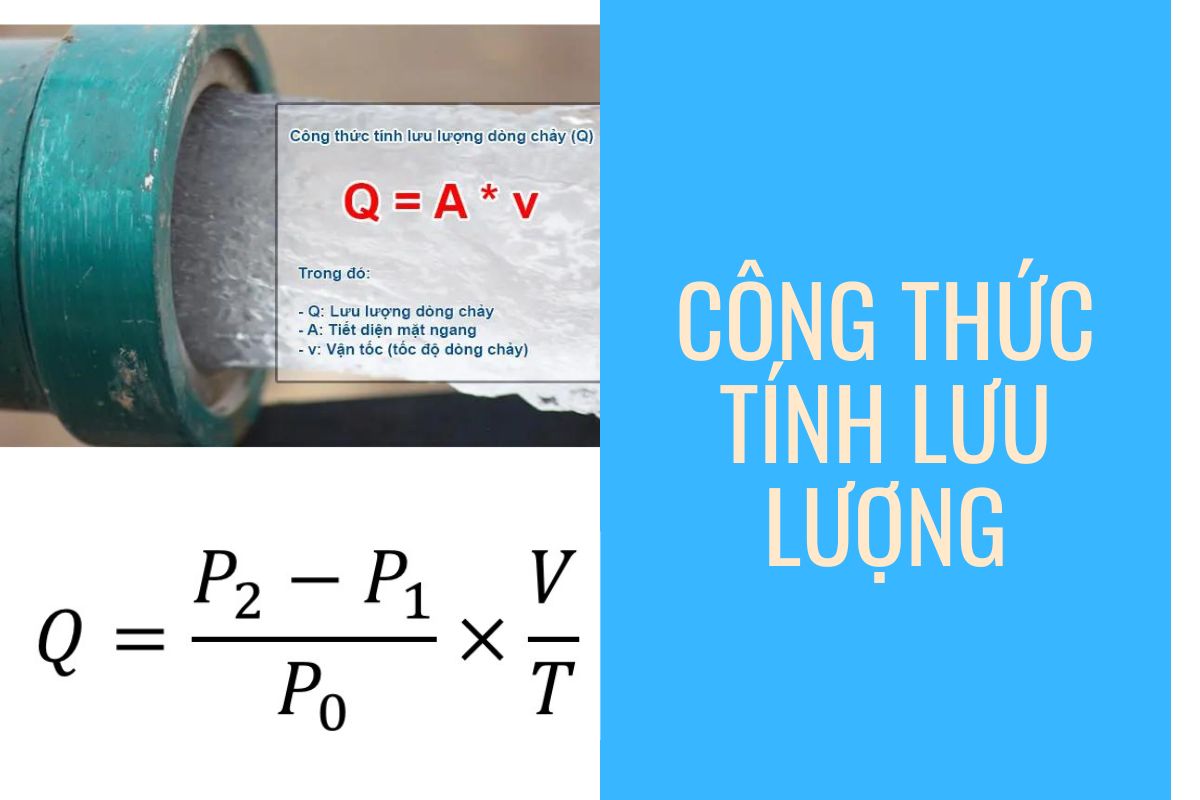

Đây là phương pháp xác định lưu lượng thực tế mà máy nén khí đang tạo ra dựa trên sự thay đổi áp suất trong một bình chứa có thể tích đã biết. Công thức: Q = (V * (P2 – P1)) / (T * P0) (Trong một số nguồn, công thức được viết là Q = ((P2 – P1)/P0) x (V/T) Nm³/Minute) Trong đó:

Q: Lưu lượng khí nén (đơn vị: m³/phút hoặc l/phút, hoặc Nm³/Minute, hoặc Nm³/s, hoặc m³/s hoặc l/s).
V: Thể tích của bình chứa khí (đơn vị: m³ hoặc lít, hoặc m³, hoặc thể tích của các thiết bị chứa khí nén như đường ống, thiết bị làm mát, bình chứa khí, lọc khí, máy sấy).
P1: Áp suất ban đầu trong bình (đơn vị: bar hoặc kg/cm²).
P2: Áp suất cuối cùng trong bình sau thời gian T (đơn vị: bar hoặc kg/cm²).
T: Thời gian máy nén khí chạy để tăng áp suất từ P₁ đến P₂ (đơn vị: phút, hoặc phút).
P₀: Áp suất khí quyển, thường lấy giá trị xấp xỉ 1 bar (đơn vị: bar hoặc kg/cm²).

Các bước thực hiện:

Xả hết khí trong bình chứa để đảm bảo áp suất ban đầu (P1) trong bình bằng 0 (hoặc ở một mức áp suất thấp đã biết).
Đóng tất cả các van đầu ra để ngăn không cho khí thoát ra ngoài trong quá trình đo.
Khởi động máy nén khí và ghi lại thời gian (T) cần thiết để máy nén làm tăng áp suất trong bình từ P1 lên P2.
Áp dụng công thức với các giá trị đo được để tính toán lưu lượng Q.

Ví dụ: Một máy nén khí nén vào bình chứa 500 lít (0.5 m³) từ áp suất 0 bar lên 8 bar trong vòng 2 phút. Áp suất khí quyển là 1 bar.

V = 0.5 m³
P1 = 0 bar
P2 = 8 bar
T = 2 phút
P₀ = 1 bar

Áp dụng công thức, ta có kết quả Q = 2m³/phút.

2. Tính toán lưu lượng khí nén qua đường ống

Để xác định lưu lượng khí nén qua đường ống (Qstd) một cách chính xác nhất, phương pháp hiệu quả là sử dụng công thức Darcy-Weisbach kết hợp với việc tính toán hệ số ma sát một cách cẩn thận. Phương pháp này phức tạp hơn nhưng cho kết quả tin cậy hơn vì nó xét đến đầy đủ các yếu tố ảnh hưởng đến dòng chảy. Công thức Darcy-Weisbach: Được sử dụng để tính độ sụt áp suất (ΔP) dọc theo đường ống: ΔP = ƒ * (L/D) * ρ * (v²/2) Từ công thức này, có thể biến đổi để tính vận tốc (v) và sau đó là lưu lượng Qstd (Qstd = A * v, với A là diện tích mặt cắt ngang của ống). Tuy nhiên, vì tỷ trọng (ρ) của khí nén thay đổi theo áp suất, một dạng khác của công thức, xét đến sự thay đổi áp suất, thường được sử dụng để tính toán trực tiếp lưu lượng khối lượng hoặc lưu lượng thể tích ở điều kiện tiêu chuẩn. Công thức thực hành phổ biến hơn (FAD): Đây là một công thức thực hành phổ biến hơn để tính lưu lượng khí nén tự do (FAD – Free Air Delivery), bao gồm các biến số:

Qstd: Lưu lượng ở điều kiện tiêu chuẩn (ví dụ: m³/h, SCFM)
P1: Áp suất tuyệt đối tại đầu vào ống (bar-a, psia)
P2: Áp suất tuyệt đối tại đầu ra ống (bar-a, psia)
D: Đường kính trong của ống (mm, inch)
L: Chiều dài của đường ống (m, ft)
ƒ: Hệ số ma sát
T: Nhiệt độ tuyệt đối của khí nén (Kelvin, Rankine)
Sg: Tỷ trọng riêng của khí so với không khí (đối với không khí nén, Sg≈1)
C: Hệ số chuyển đổi đơn vị

Công thức cơ bản tính lưu lượng dòng khí (Q): Q = A * v Trong đó:

Q: Lưu lượng dòng khí (thường tính bằng mét khối trên giây – m³/s hoặc lít trên giây – l/s).
A: Diện tích mặt cắt ngang của ống dẫn hoặc không gian mà khí đi qua (thường tính bằng mét vuông – m²).
v: Vận tốc trung bình của dòng khí chảy qua mặt cắt đó (thường tính bằng mét trên giây – m/s).

Đối với ống tròn: Diện tích mặt cắt ngang của một ống tròn (A) được tính bằng công thức: A = π * r². Do đó, công thức tính lưu lượng khí trong đường ống tròn là: Q = (π * r²) * v Trong đó:

Q: Lưu lượng dòng khí (m³/s hoặc L/s).
π (pi): Hằng số toán học với giá trị xấp xỉ 3.14159.
r: Bán kính trong của ống dẫn (tính bằng mét – m).
v: Vận tốc dòng chảy của khí (tính bằng m/s).

Xác định Hệ số ma sát (ƒ)

Hệ số ma sát (ƒ) không phải là một hằng số. Nó phụ thuộc vào số Reynolds (Re) của dòng chảy và độ nhám tương đối (ϵ/D) của ống.

Tính số Reynolds (Re): Re = (ρ * v * D) / μ (trong đó μ là độ nhớt động lực học của khí nén (Pa.s), Qm là lưu lượng khối lượng (kg/s)).
Xác định hệ số ma sát (ƒ): Có thể sử dụng Biểu đồ Moody (phương pháp đồ thị) hoặc Công thức Colebrook-White (công thức ẩn, cần giải bằng phương pháp lặp hoặc công cụ tính toán)

Tính toán đường kính ống dẫn khí nén

Việc lựa chọn đúng đường kính ống dẫn khí là rất quan trọng để tránh sụt áp và đảm bảo cung cấp đủ khí cho các thiết bị sử dụng. Một đường ống quá nhỏ sẽ làm tăng độ sụt áp và giảm áp suất khí nén tại đầu ra, ảnh hưởng đến hiệu suất làm việc của máy. Công thức đơn giản để ước tính đường kính trong của ống: d = sqrt((4 * Q) / (v * π)) Trong đó:

d: Đường kính trong của ống (Đơn vị: mm).
Q: Lưu lượng khí nén yêu cầu (Đơn vị: m³/phút).
v: Vận tốc dòng khí cho phép trong ống, thường từ 6-8 m/s (Đơn vị: m/s).
π: Hằng số Pi (≈ 3.14).
Ví dụ: Cần một đường ống cho hệ thống có lưu lượng 5 m³/phút và vận tốc khí mong muốn là 6 m/s. Kết quả tính toán cho ra d ≈ 103mm. Dựa vào kết quả này, có thể chọn ống có đường kính trong tiêu chuẩn gần nhất và lớn hơn giá trị tính toán, ví dụ như ống DN100.

Một công thức khác để tính đường kính trong của ống: d = ( (450 * V^1.85 * L) / (∆p * Pmax) )^(1/5) Trong đó:

d: Đường kính đường ống dẫn khí nén (mm).
V: Tổng lưu lượng khí nén (l/s).
Pmax: Áp suất làm việc lớn nhất (bar).
∆p: Độ sụt giảm áp suất (bar).
L: Độ dài của đường ống dẫn khí nén (m).

Vận tốc dòng khí khuyến nghị: Hiệp hội Khí nén Anh (BCAS) đề xuất vận tốc khí nén từ 6 m/giây trở xuống để ngăn hơi ẩm và mảnh vụn qua chân xả vào điều khiển. Vận tốc khí nén lớn hơn 9 m/giây đủ để vận chuyển mọi lượng nước và mảnh vụn vào dòng khí. Do vậy, tốc độ đường ống thiết kế được khuyến nghị cho đường ống nối với các ống góp chính là từ 6-7m/giây trở xuống và không bao giờ vượt quá 9 m/giây

Công cụ hỗ trợ đo lường lưu lượng khí

Việc tính toán lưu lượng khí bằng tay khá phức tạp, vì vậy trong thực tế người ta thường sử dụng các công cụ hỗ trợ. Sau đây là những lựa chọn phổ biến:

Phần mềm chuyên dụng: Các phần mềm mô phỏng đường ống hoặc ứng dụng từ nhà sản xuất (như Atlas Copco, Festo). Cho phép nhập thông số và tính toán nhanh chóng, chính xác lưu lượng cũng như sụt áp.
Máy tính online: Nhiều trang web kỹ thuật cung cấp công cụ tính lưu lượng. Người dùng chỉ cần nhập dữ liệu để nhận kết quả ngay.
Bảng tra: Thường được cung cấp bởi nhà sản xuất ống hoặc trong sổ tay kỹ thuật. Hữu ích cho việc ước tính nhanh, nhưng độ chính xác thấp hơn phần mềm.

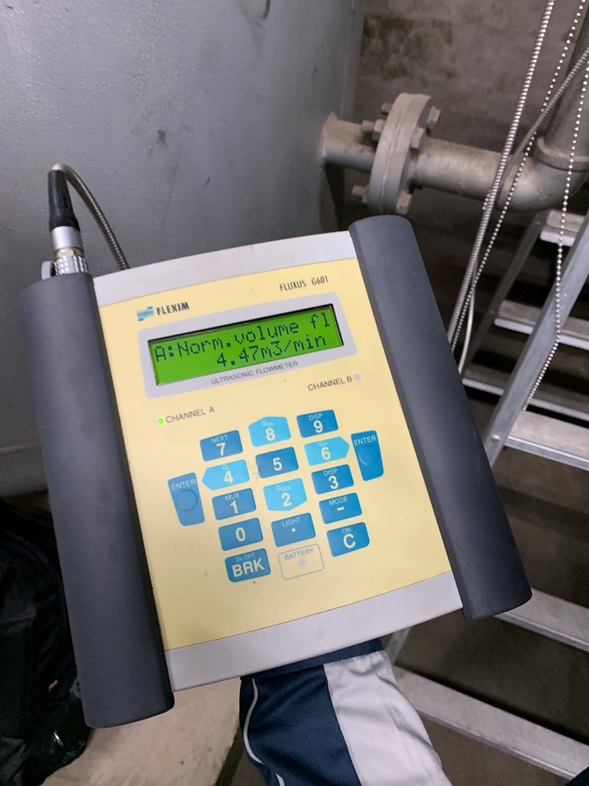

Đồng hồ đo lưu lượng khí nén: Thiết bị phổ biến, gắn trực tiếp lên đường ống. Có thể đo tức thời lưu lượng, phát hiện rò rỉ, theo dõi áp suất, nhiệt độ và cả tổng lưu lượng từ khi lắp đặt.
Bộ đo thể tích và cảm biến lưu lượng: Cũng được dùng để đo và giám sát lưu lượng khí trong hệ thống.

Nhìn chung, để có kết quả chính xác và tối ưu nhất, nên kết hợp giữa việc hiểu lý thuyết cơ bản và sử dụng các công cụ phần mềm hiện đại.

Kết luận:

Tóm lại, việc hiểu rõ lưu lượng khí là gì, nắm được công thức tính cũng như biết cách sử dụng công cụ đo lường hiệu quả sẽ giúp bạn quản lý và vận hành hệ thống khí nén chính xác hơn. Bài viết trên đây đã tổng hợp những kiến thức cơ bản, dễ áp dụng để bạn tham khảo. Hy vọng thông tin này hữu ích, nếu có góp ý vui lòng để lại bình luận và đừng quên theo dõi Thiết Bị Việt Á để cập nhật thêm nhiều bài viết hữu ích khác.
