Vị trí và hướng dẫn cách lắp đặt máy sấy khí trong hệ thống khí nén

Vị trí và cách lắp đặt máy sấy khí trong hệ thống khí nén ảnh hưởng trực tiếp đến hiệu quả hoạt động và độ bền của thiết bị. Lắp đúng vị trí và đúng kỹ thuật sẽ giúp khí nén khô hơn, sạch hơn, từ đó bảo vệ hệ thống máy móc và tiết kiệm chi phí vận hành. Hãy cùng Thiết Bị Việt Á khám phá các lưu ý quan trọng khi lắp đặt máy sấy khí để đảm bảo hệ thống hoạt động ổn định và hiệu quả nhất.

Vị trí lắp đặt máy sấy khí trong hệ thống khí nén

Máy sấy khí giúp loại bỏ hơi nước trong khí nén, từ đó bảo vệ máy móc, đường ống và đảm bảo chất lượng khí đầu ra. Sau đây là các vị trí lắp đặt phổ biến và những ưu – nhược điểm cần lưu ý:

1. Vị trí lắp đặt khuyến nghị

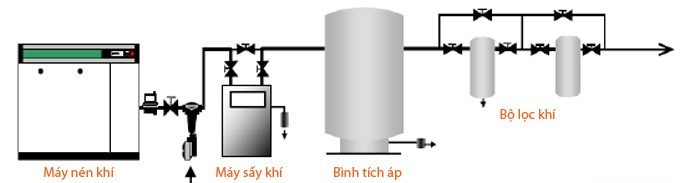

Máy sấy khí nên được lắp sau máy nén khí và trước bình chứa khí nén. Vị trí này giúp máy sấy xử lý toàn bộ lượng hơi ẩm trước khi khí đi vào bình chứa, hạn chế đọng nước trong bình và hệ thống.

• Lắp sau máy nén khí:
  • Xử lý khí nén ngay khi vừa được nén, loại bỏ hơi nước và bụi bẩn hiệu quả.
  • Tận dụng nhiệt khí nén để giúp sấy khí nhanh hơn.
• Lắp trước bình chứa khô:
  • Giúp khí đi vào bình đã khô hoàn toàn, hạn chế rỉ sét và tích tụ nước.
  • Bảo vệ các thiết bị phía sau khỏi hơi ẩm.

2. Hai phương án lắp đặt phổ biến

Tùy vào nhu cầu sử dụng và thiết kế hệ thống, bạn có thể chọn một trong hai cách sau:

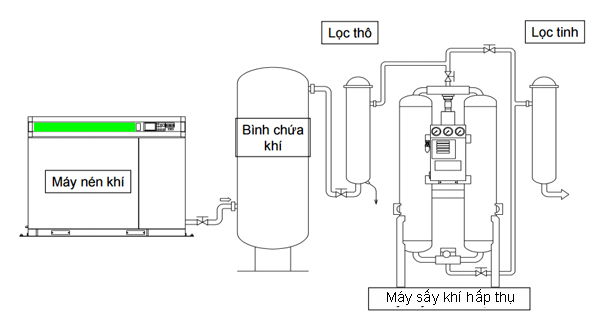

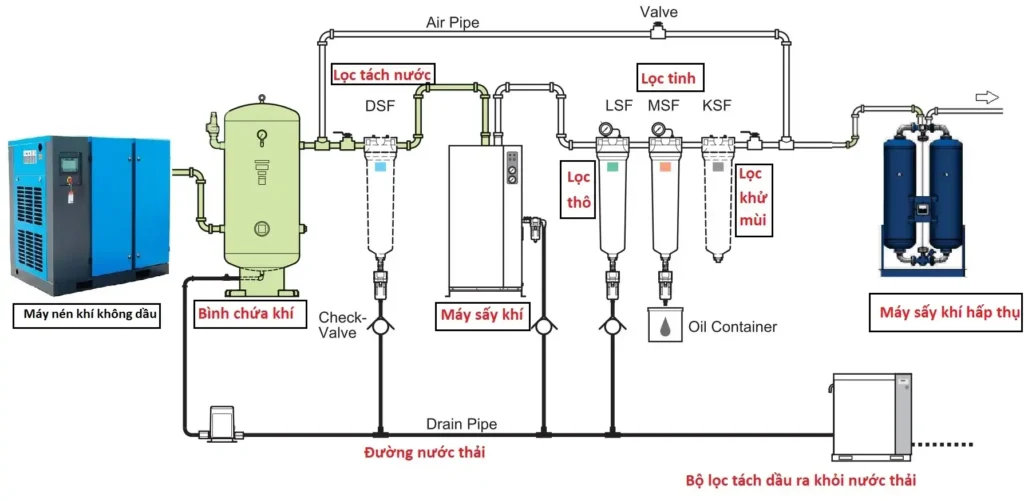

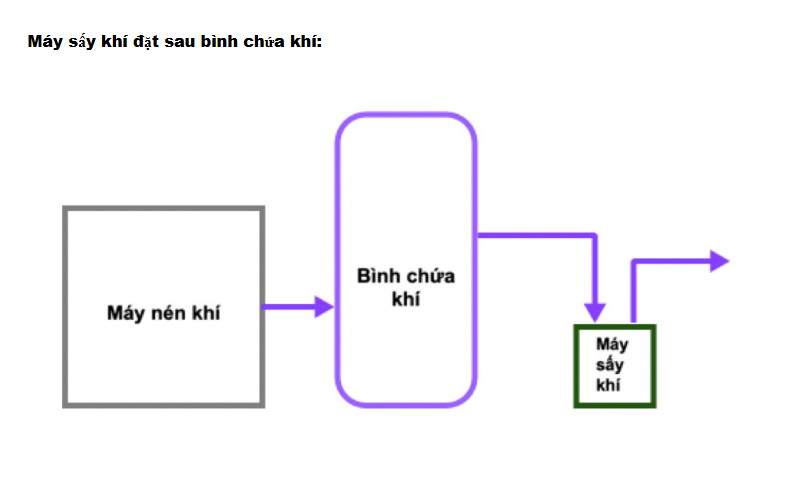

Phương án 1: Lắp máy sấy khí sau bình chứa khí nén ướt (Bình chứa được đặt trước máy sấy)

Ưu điểm:

• Làm mát khí trước khi sấy, giúp giảm tải cho máy sấy.
• Loại bỏ bớt nước trước khi khí vào máy sấy.
• Máy sấy có thể dùng loại nhỏ, tiết kiệm chi phí.
• Giảm lượng nước xả từ máy sấy.

Nhược điểm:

• Nước có thể tích trong bình chứa, gây rỉ sét.
• Khó xử lý kịp nếu nhu cầu khí nén tăng đột ngột.

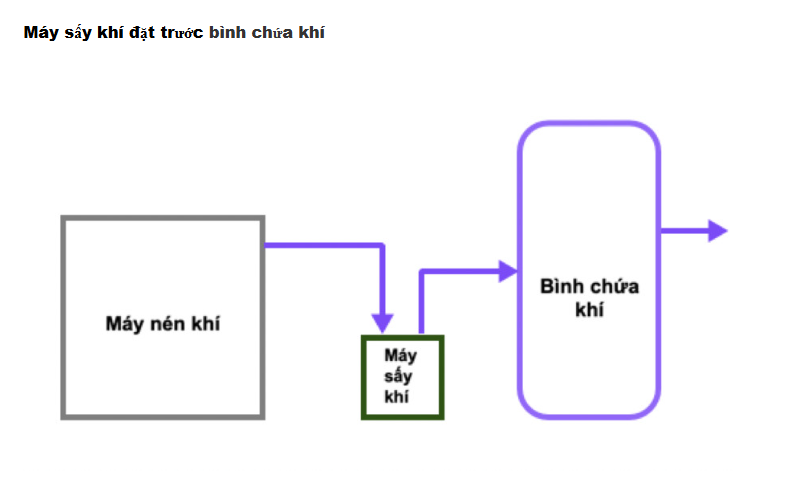

Phương án 2: Lắp máy sấy khí trước bình chứa khí nén (Bình chứa được đặt sau máy sấy)

Ưu điểm:

• Bình chứa luôn khô, không cần xả nước.
• Duy trì chất lượng khí nén ổn định.
• Dễ dàng cấp khí nếu nhu cầu tăng nhanh.
• Không có điểm nghẽn trong đường ống.

Nhược điểm:

• Máy sấy cần công suất lớn hơn.
• Có thể bị ảnh hưởng nếu dùng máy nén piston.
• Nhiệt độ khí vào máy sấy cao hơn.
• Toàn bộ nước phải được xử lý qua máy sấy.
• Hệ thống có nhiều máy nén thì mỗi máy cần một máy sấy riêng.

3. Một số lựa chọn khác

Cùng điểm qua một vài lựa chọn linh hoạt khác trong quá trình lắp đặt:

• Máy sấy khí tại điểm sử dụng: Phù hợp khi chỉ một vài thiết bị cần khí khô. Dùng máy sấy màng đặt ngay tại điểm sử dụng.
• Hệ thống nhiều máy nén khí: Mỗi máy nén được nối với một máy sấy riêng, sau đó khí khô được đưa về bình chứa chung. Cách này giúp linh hoạt và dễ quản lý.
• Máy nén khí tích hợp sẵn máy sấy khí: Giải pháp gọn gàng, tiết kiệm không gian và chi phí lắp đặt.

Hướng dẫn cách lắp đặt máy sấy khí đơn giản, hiệu quả

Để máy sấy khí hoạt động tốt, việc lắp đặt đúng cách là điều rất quan trọng. Dưới đây là những điểm cần lưu ý khi chọn vị trí đặt máy và lắp đường ống khí nén:

1. Chọn vị trí đặt máy sấy khí

Một số điểm chính gồm:

• Mặt phẳng và ổn định: Đặt máy trên nền chắc chắn để tránh rung, ồn và hỏng hóc khi hoạt động.
• Không gian thông thoáng: Tránh lắp máy ở nơi chật hẹp, bí khí. Cần để khoảng trống ít nhất 1 mét xung quanh máy để dễ vận hành và bảo trì.
• Tránh khu vực bụi bẩn và hóa chất: Ưu tiên nơi sạch sẽ, không có tạp chất, hơi axit hoặc khí ăn mòn. Nếu khu vực có nhiều bụi, nên vệ sinh máy định kỳ 1-2 tuần/lần.
• Nhiệt độ phù hợp: Máy hoạt động tốt trong khoảng 1.7°C đến 40°C. Tránh nơi quá lạnh (có nguy cơ đóng băng) hoặc có ánh nắng trực tiếp.
• Thông gió tốt: Nếu đặt máy trong phòng kín, nên trang bị quạt hút hoặc ống thông gió để tránh quá nhiệt.
• An toàn cháy nổ: Tránh lắp ở khu vực có khí dễ cháy hoặc nguồn phát lửa.
• Có cửa thoát nước: Đảm bảo có vị trí để xả nước thải từ máy sấy khí.
• Đủ không gian bảo trì: Giúp việc kiểm tra, sửa chữa định kỳ dễ dàng và nhanh chóng.

2. Lắp đặt đường ống máy sấy khí

Hãy cùng tìm hiểu những lưu ý quan trọng khi kết nối máy với hệ thống khí nén:

• Chọn vật liệu chất lượng: Sử dụng ống dẫn khí có độ bền cao, đúng chuẩn, như thép mạ kẽm hoặc inox để chống gỉ sét.
• Kín khí, không rò rỉ: Lắp chắc các khớp nối để tránh mất áp suất và khí nén bị rò.
• Lắp đúng chiều khí vào/ra: Đảm bảo đúng hướng lưu thông khí. Nếu lắp ngược, máy không thể hút ẩm đúng cách và dễ hỏng.
• Có hệ thống thoát nước riêng: Nước thải sinh ra trong quá trình sấy cần được thoát ra ngoài, tránh đọng ngược vào máy.
• Trang bị van bypass (van vòng): Hữu ích khi cần bảo trì, giúp hệ thống vẫn hoạt động bình thường mà không ảnh hưởng đến máy sấy khí.
• Chống rung chấn: Dùng đệm cao su, giá đỡ hoặc bệ cố định nếu hệ thống có rung. Điều này giúp tránh lỏng khớp nối và tăng độ bền thiết bị.
• Chống ăn mòn: Nên ưu tiên vật liệu không gỉ, đặc biệt trong môi trường ẩm hoặc gần hóa chất.

3. Chọn máy sấy khí phù hợp

Đây là yếu tố then chốt để hệ thống hoạt động ổn định. Có thể kể đến các lưu ý sau:

• Dựa vào công suất máy nén khí: Máy sấy khí nên có lưu lượng lớn hơn máy nén khí để tránh quá tải.
• Ví dụ đơn giản: Nếu bạn dùng máy nén khí 10HP, lưu lượng 1200 lít/phút, áp suất 8 bar, thì máy sấy khí cần có thông số cao hơn để đảm bảo khả năng tách nước tốt.

Kết Luận

Tóm lại: Lắp đặt máy sấy khí đúng cách không chỉ giúp hệ thống chạy ổn định, tiết kiệm chi phí bảo dưỡng mà còn kéo dài tuổi thọ thiết bị và đảm bảo chất lượng khí nén sạch hơn. Nếu bạn cần tư vấn thêm, hãy để lại bình luận bên dưới hoặc theo dõi Thiết Bị Việt Á để cập nhật thêm nhiều hướng dẫn hữu ích khác!
