Tìm Hiểu Lưu Lượng và Áp Suất Khí Nén: Khái Niệm, Mối Quan Hệ, Công Thức và Ứng Dụng

Lưu lượng và áp suất khí nén là hai thông số quan trọng quyết định hiệu suất và độ ổn định của hệ thống khí nén. Việc hiểu rõ khái niệm, mối quan hệ và các yếu tố ảnh hưởng giúp bạn lựa chọn, vận hành và tối ưu thiết bị một cách hiệu quả. Sau đây sẽ là tổng hợp kiến thức cơ bản và các công thức liên quan, kèm theo gợi ý tối ưu và ứng dụng thực tế, giúp bạn dễ dàng áp dụng vào công việc.

Định nghĩa lưu lượng và áp suất khí nén

• Áp suất khí nén (Pressure – P): Là lực của khí tác động lên bề mặt thành bình chứa hoặc đường ống. Áp suất thường được đo bằng các đơn vị như bar, psi, MPa hoặc kg/cm². Có thể hiểu đơn giản, đây là mức độ nén chặt của các phân tử không khí trong hệ thống và lực mà chúng tạo ra trên một diện tích nhất định.
• Lưu lượng khí nén (Flow Rate – Q): Là lượng khí (theo khối lượng hoặc thể tích) đi qua một điểm trong một khoảng thời gian nhất định. Đơn vị phổ biến gồm L/min, m³/min, CFM (cubic feet per minute), kg/s hoặc g/s. Lưu lượng thể hiện khả năng máy nén cung cấp khí để thực hiện công việc trong một thời gian nhất định.

Ví dụ: Khi bơm bánh xe, áp suất là lực đẩy khí vào lốp, còn lưu lượng là lượng khí bơm vào lốp mỗi phút.

Mối quan hệ giữa lưu lượng và áp suất

Lưu lượng và áp suất khí nén có mối liên hệ khá phức tạp, không phải lúc nào cũng tỷ lệ thuận. Sau đây là các dạng mối quan hệ thường gặp:

• Khi áp suất tăng, lưu lượng có thể tăng
  • Nếu đường kính ống và các yếu tố khác giữ nguyên, áp suất cao hơn giúp khí di chuyển nhanh hơn, làm lưu lượng tăng.
  • Lưu lượng thường tỷ lệ với căn bậc hai của chênh lệch áp suất chênh lệch càng lớn, dòng chảy càng mạnh.
• Khi lưu lượng tăng, áp suất có thể giảm

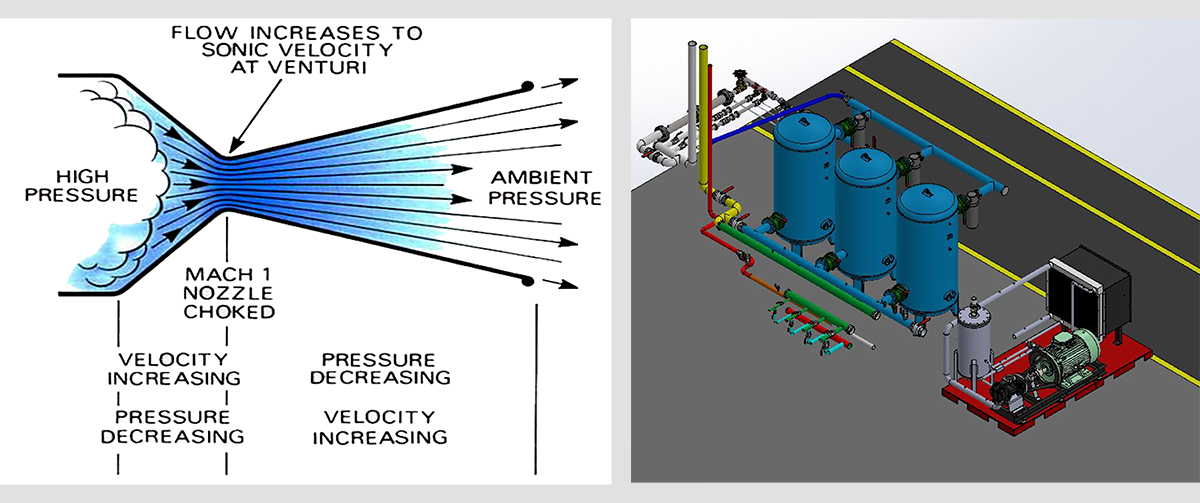

  • Theo nguyên lý Bernoulli, tốc độ dòng chảy tăng thì áp suất giảm và ngược lại.
  • Trong thực tế, nếu áp suất quá cao nhưng kích thước ống nhỏ hoặc hệ thống có nhiều cản trở, lưu lượng có thể giảm.
  • Hiện tượng sụt áp cũng xảy ra khi khí di chuyển nhanh, làm áp suất giảm dần từ đầu đến cuối đường ống.

Các yếu tố ảnh hưởng và Công thức liên quan

Mối quan hệ giữa áp suất và lưu lượng còn bị ảnh hưởng bởi nhiều yếu tố khác: Đường kính ống:

• Khi đường kính ống giảm, vận tốc chất lỏng tăng và áp suất giảm. Ngược lại, khi đường kính ống tăng, vận tốc giảm và áp suất tăng.
• Tăng đường kính ống có thể giảm độ sụt áp và tăng tốc độ dòng chảy, nhưng cũng tăng chi phí vật liệu và lắp đặt.
• Đường ống quá nhỏ sẽ gây tụt áp và giảm lưu lượng.

Độ nhớt và mật độ chất lỏng: Những đặc tính này ảnh hưởng đến mối quan hệ giữa tốc độ dòng chảy và áp suất. Độ nhám của đường ống và nhiễu loạn: Có thể ảnh hưởng đến tốc độ dòng chảy và áp suất thực tế. Công thức chính:

• Phương trình Bernoulli: P1 + (1/2)ρv1^2 + ρgh1 = P2 + (1/2)ρv2^2 + ρgh2 Trong đó: P là áp suất, ρ là mật độ chất lỏng, v là vận tốc, g là gia tốc trọng trường, h là độ cao. Phương trình này mô tả sự bảo toàn năng lượng trong hệ chất lỏng. Áp dụng khi: dòng chảy ổn định, không nén được (mật độ không đổi), không ma sát đáng kể và dòng chảy dọc theo đường dòng.
• Công thức tốc độ dòng chảy (Q) từ vận tốc (v) và diện tích (A): Q = A * v Q là tốc độ dòng thể tích, A là diện tích mặt cắt ngang của ống, v là vận tốc của chất lỏng.
• Phương trình Darcy-Weisbach (mối quan hệ sụt áp): ΔP = f (L/D) (ρV^2/2) Trong đó: ΔP là giảm áp suất, f là hệ số ma sát, L là chiều dài ống, D là đường kính ống, ρ là mật độ chất lỏng, V là vận tốc dòng chảy. Phương trình này cho thấy áp suất giảm tỷ lệ với bình phương vận tốc dòng chảy.
• Công thức chênh lệch áp suất (ΔP) theo lưu lượng (Q) và sức cản đường ống (R): ΔP = Q^2 x R Công thức này gợi ý rằng khi tốc độ dòng chảy tăng, chênh lệch áp suất trên đường ống cũng tăng, với điều kiện điện trở của đường ống không đổi.
• Công thức tính tốc độ dòng chảy từ chênh lệch áp suất (cho chất lỏng không nén được, dòng chảy tầng và ống nằm ngang, thẳng): Q = (π/4) × D^2 × √((2ΔP)/ρ) Trong đó: Q là tốc độ dòng thể tích, D là đường kính ống, ΔP là chênh lệch áp suất, ρ là mật độ chất lỏng

Tối ưu hóa lưu lượng và áp suất

Để hệ thống khí nén vận hành hiệu quả, cần tìm điểm cân bằng giữa áp suất và lưu lượng phù hợp với nhu cầu thực tế. Một số cách tối ưu gồm:

• Chọn đúng loại máy nén khí
  • Cần áp suất cao, ít khí → chọn máy nén piston.
  • Cần lưu lượng lớn, áp suất ổn định → chọn máy nén trục vít.
• Tăng kích thước đường ống
  • Đường kính lớn hơn giúp giảm tụt áp và tăng lưu lượng.
• Dùng bộ điều chỉnh áp suất
  • Giữ áp suất ổn định, tránh lãng phí năng lượng.
• Lắp bình tích khí
  • Giảm dao động áp suất, đáp ứng nhu cầu tăng đột ngột.
• Kiểm tra và bảo dưỡng thường xuyên
  • Duy trì hiệu suất, hạn chế thất thoát áp suất.
• Tránh áp suất quá cao
  • Gây hao tốn năng lượng, tăng chi phí và dễ hỏng thiết bị.
  • Nguyên tắc: muốn nhiều khí hơn thì tăng lưu lượng, không phải tăng áp suất.

Ứng dụng thực tế

Hiểu rõ mối quan hệ giữa lưu lượng và áp suất rất quan trọng trong thiết kế và vận hành hệ thống khí nén hoặc chất lỏng. Kiến thức này được ứng dụng trong nhiều lĩnh vực như:

• Hệ thống đường ống và cấp nước đảm bảo áp lực và lưu lượng ổn định cho nhu cầu sử dụng.
• Thủy lực và khí nén công nghiệp tối ưu hiệu suất và giảm hao phí năng lượng.
• Nhà máy xử lý nước, dầu khí duy trì vận hành an toàn, tránh sự cố áp suất.
• HVAC (hệ thống điều hòa, thông gió) cân bằng áp suất để tiết kiệm điện năng.
• Ngành thực phẩm, đồ uống, dược phẩm đảm bảo tiêu chuẩn chất lượng và an toàn.
• Sản xuất hóa chất, phát điện cải thiện độ tin cậy và tuổi thọ thiết bị.

Việc phân tích và tối ưu đúng cách giúp tăng hiệu suất, đảm bảo an toàn và giảm chi phí vận hành.

Kết luận:

Như vậy, thông qua bài viết trên, bạn đã nắm được khái niệm, mối quan hệ, các công thức cũng như ứng dụng thực tế của lưu lượng và áp suất khí nén. Hy vọng thông tin này sẽ giúp bạn dễ dàng áp dụng vào công việc, nâng cao hiệu quả vận hành hệ thống. Nếu có ý kiến bổ sung hay câu hỏi, hãy để lại bình luận bên dưới. Đừng quên theo dõi trang Thiết bị Việt Á để cập nhật nhiều bài viết hữu ích khác.
