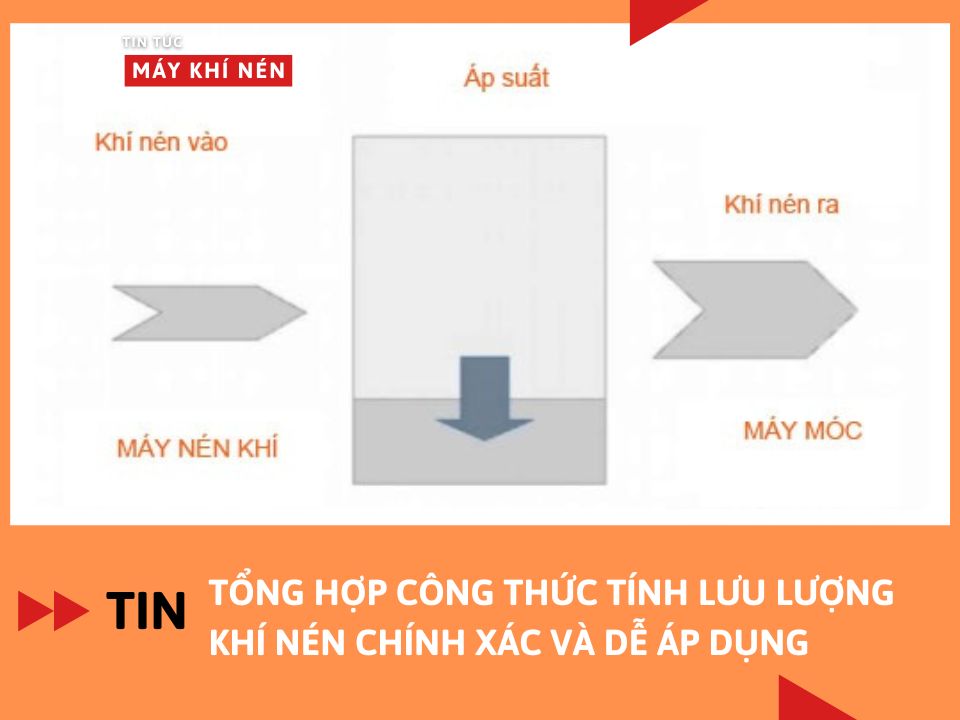

Tổng hợp công thức tính lưu lượng khí nén chính xác và dễ áp dụng

Tổng hợp công thức tính lưu lượng khí nén giúp bạn xác định chính xác hiệu suất và khả năng làm việc của hệ thống máy nén khí. Việc nắm vững các công thức này không chỉ hỗ trợ tối ưu vận hành mà còn giúp tiết kiệm năng lượng và chi phí bảo trì. Bài viết này sẽ chia sẻ những công thức phổ biến, dễ áp dụng cùng các yếu tố cần lưu ý khi tính toán, để bạn có thể áp dụng ngay vào thực tế một cách hiệu quả và nhanh chóng.

Lưu lượng khí nén là gì?

Lưu lượng khí nén là lượng khí (tính theo khối lượng hoặc thể tích) mà máy nén tạo ra trong một khoảng thời gian nhất định, thường tính bằng m³/s hoặc lít/phút. Chỉ số này có thể thay đổi theo thời gian do ảnh hưởng của áp suất, nhiệt độ và độ ẩm. Xác định đúng lưu lượng sẽ giúp hệ thống vận hành an toàn, đạt hiệu suất cao và dễ dàng kiểm soát.

Các yếu tố cần lưu ý khi tính lưu lượng khí nén

Sau đây là một số điểm quan trọng giúp bạn tính toán và theo dõi lưu lượng khí nén chính xác hơn:

• Đơn vị đo: Luôn thống nhất đơn vị trong suốt quá trình tính toán để tránh sai số.
• Điều kiện tiêu chuẩn: Thông thường, lưu lượng khí nén được quy đổi về điều kiện chuẩn (0°C, 1 atm) để dễ so sánh và đánh giá.
• Thiết bị đo: Nên sử dụng đồng hồ đo lưu lượng hoặc cảm biến đo lưu lượng khí nén để có số liệu chính xác và thuận tiện giám sát.

Công thức tính lưu lượng dòng khí

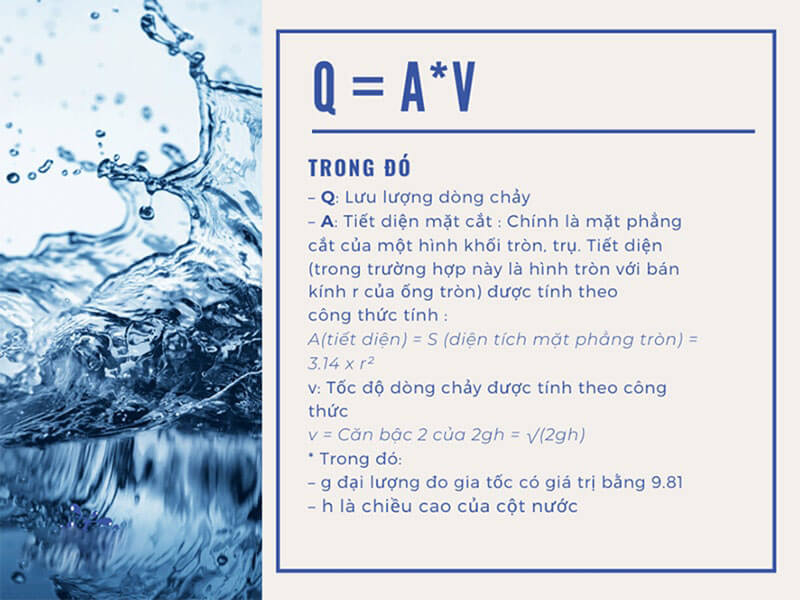

Công thức tổng quát tính lưu lượng dòng khí (Q = A * v)

Công thức này là một công thức phổ biến để tính lưu lượng dòng khí.

• Q: Lưu lượng dòng khí (ví dụ: m³/s, l/s).
• A: Diện tích mặt cắt ngang của ống (ví dụ: m², cm²).
• v: Vận tốc dòng khí (ví dụ: m/s, cm/s).
• Ví dụ áp dụng: Nếu một ống có diện tích mặt cắt ngang là 0.01 m² và vận tốc dòng khí là 10 m/s, thì lưu lượng dòng khí sẽ là Q = 0.01 m² * 10 m/s = 0.1 m³/s.

Lưu ý: Công thức này tương tự như công thức tính lưu lượng khí trong đường ống tròn (Q = π * r² * v), vì diện tích mặt cắt ngang (A) của ống tròn chính là π * r².

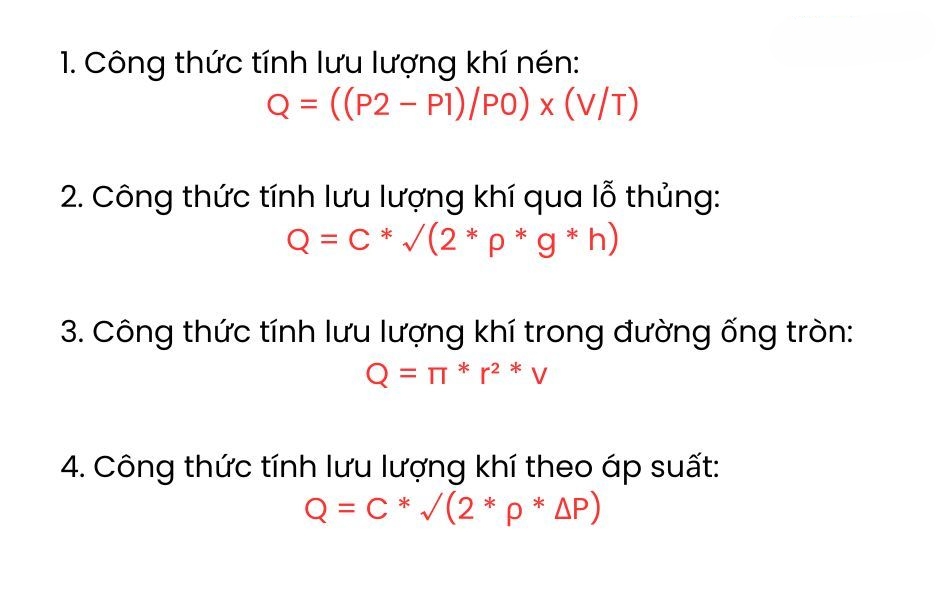

Công thức tính lưu lượng khí nén (Q = ((P2 – P1)/P0) * (V/T))

Công thức này được sử dụng để tính lưu lượng khí nén.

• Q: Lưu lượng khí nén (ví dụ: Nm³/s, m³/h hoặc L/min).
• P1 (hoặc P₁): Áp suất ban đầu của khí nén hoặc áp suất đầu (áp suất ở điểm đầu vào hoặc đầu của hệ thống) (ví dụ: kg/cm²).
• P2 (hoặc P₂): Áp suất đạt được của khí nén sau một khoảng thời gian hoặc áp suất cuối (áp suất ở điểm đầu ra hoặc điểm đo) (ví dụ: kg/cm²).
• P0 (hoặc P₀): Áp suất khí quyển (ví dụ: kg/cm²), thường là 1 bar hoặc 1.01325 bar, hoặc áp suất chuẩn (thường là áp suất môi trường tiêu chuẩn, ví dụ 1 atm hoặc 101.3 kPa).
• V: Thể tích của thiết bị chứa khí (ví dụ: m³, hoặc m³ hoặc L tại điều kiện áp suất và nhiệt độ đã biết).
• T:Theo nguồn, T là Thời gian (ví dụ: phút).Tuy nhiên, theo nguồn, T là Nhiệt độ khí (thường tính bằng Kelvin hoặc độ C). Lưu ý: Có sự khác biệt trong định nghĩa của biến “T” giữa hai nguồn tài liệu. Nguồn định nghĩa T là thời gian, trong khi nguồn định nghĩa T là nhiệt độ. Người dùng nên kiểm tra kỹ ngữ cảnh sử dụng để áp dụng chính xác.
• Phạm vi áp dụng: Thường được dùng cho hệ thống khí nén công nghiệp, nhà máy sản xuất lương thực, thực phẩm, xưởng, xí nghiệp chế tạo ô tô, cơ khí, cũng như trong hệ thống điều hòa, hệ thống làm mát khu công nghiệp, và hệ thống vận hành tự động.
• Ví dụ áp dụng: Nếu một máy nén khí có thể tăng áp suất từ 2 kg/cm² lên 7 kg/cm² trong 5 phút, với thể tích bình chứa là 1 m³, và áp suất khí quyển là 1 kg/cm², thì lưu lượng khí nén sẽ là Q = ((7 – 2) / 1) * (1 / 5) = 1 Nm³/min

Công thức tính lưu lượng khí qua lỗ thủng (Q = C * √(2 * ρ * g * h))

Công thức này được áp dụng cho những hệ thống có khí thoát ra từ lỗ xả hoặc lỗ thủng.

• Q: Lưu lượng chất lỏng hoặc khí (thường tính bằng m³/s hoặc L/s).
• C: Hệ số dòng chảy (còn gọi là hệ số lưu lượng), phụ thuộc vào đặc tính của hệ thống và loại vật liệu của đường ống hoặc lỗ mở.
• ρ (rho): Mật độ của chất lỏng hoặc khí (tính bằng kg/m³). Đối với khí nén, đây là mật độ của khí tại điều kiện nhất định.
• g: Gia tốc trọng trường, có giá trị khoảng 9.81 m/s².
• h: Chiều cao cột chất lỏng hoặc sự chênh lệch áp suất (tính bằng mét). Đối với khí, có thể là chiều cao cột khí hoặc sự chênh lệch áp suất trong hệ thống.
• Phạm vi áp dụng: Hệ thống thông gió, hệ thống làm mát, HVAC, thoát khí hoặc hút khí kho bãi, khu vực sản xuất.

Công thức tính lưu lượng khí theo áp suất (Q = C * √(2 * ρ * ΔP))

Công thức này áp dụng cho những hệ thống khí nén thường xuyên thay đổi áp suất.

• Q: Lưu lượng chất lỏng hoặc khí (tính bằng m³/s hoặc L/s).
• C: Hệ số dòng chảy, hay còn gọi là hệ số lưu lượng, phản ánh đặc điểm của lỗ mở, ống dẫn hoặc điều kiện dòng chảy (thường được xác định qua các thử nghiệm thực tế).
• ρ (rho): Mật độ của chất lỏng hoặc khí (tính bằng kg/m³). Mật độ ảnh hưởng đến năng lượng mà chất lỏng hoặc khí mang theo khi chảy.
• ΔP: Chênh lệch áp suất giữa hai điểm trong hệ thống (tính bằng Pascal, Pa). Đây là sự khác biệt áp suất gây ra dòng chảy trong hệ thống.
• Phạm vi áp dụng: Khu công nghiệp hóa dầu, hệ thống HVAC nhà máy sản xuất, xí nghiệp, chung cư, môi trường làm việc có áp suất cao, hệ thống lò hơi, nồi hơi.

Công thức tính lưu lượng khí trong đường ống tròn (Q = π * r² * v)

Công thức này được áp dụng khi muốn tính lượng khí trong đường ống dẫn khí.

• Q: Lưu lượng chất lỏng hoặc khí (thường tính bằng m³/s hoặc L/s).
• r: Bán kính của ống dẫn (tính bằng mét hoặc đơn vị chiều dài khác).
• v: Vận tốc dòng chảy của chất lỏng hoặc khí (tính bằng m/s).
• π (pi): Hằng số toán học (Có giá trị xấp xỉ 3.14).
• Phạm vi áp dụng: Đường ống dẫn khí, hệ thống cấp thoát nước, xử lý nước thải, hệ thống dầu khí, xăng dầu

Kết luận

Trên đây là tổng hợp các công thức tính lưu lượng khí nén chính xác và dễ áp dụng trong thực tế. Hy vọng nội dung này sẽ giúp bạn tính toán nhanh chóng, tối ưu hiệu suất hệ thống và tiết kiệm chi phí vận hành. Nếu bạn có ý kiến đóng góp hoặc thắc mắc, hãy để lại bình luận để cùng trao đổi. Đừng quên theo dõi Thiết Bị Việt Á để cập nhật thêm nhiều bài viết hữu ích khác.
