Cảm biến áp suất máy nén khí

Cảm biến áp suất của máy nén khí có cấu trúc và vai trò như thế nào? Đây là câu hỏi mà nhiều người quan tâm và muốn hiểu rõ hơn về loại linh kiện này của máy nén khí. Nếu bạn đang tìm kiếm thông tin chi tiết, hãy tham khảo các nội dung dưới đây để có cái nhìn tổng quan.

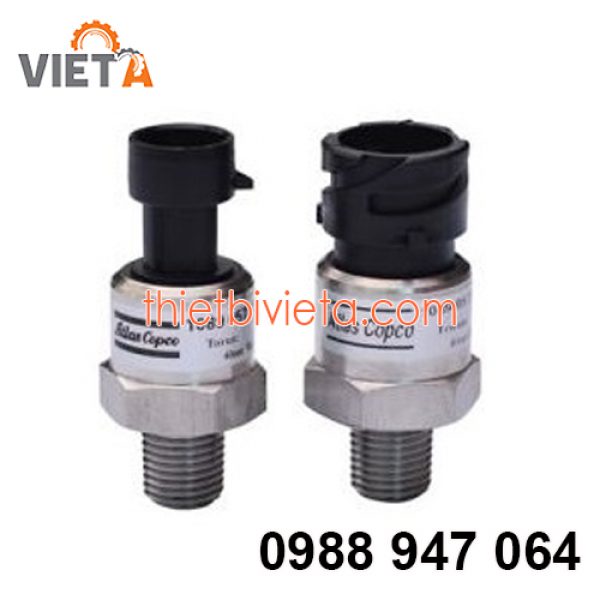

Cảm biến áp suất máy nén khí là gì?

Đây là thiết bị dùng để đo áp lực đầu ra của khí nén trong hệ thống máy nén khí tại từng khu vực, đảm bảo áp suất khí luôn trong giới hạn cho phép. Ngoài nhiệm vụ đo áp suất trong máy nén khí, cảm biến áp suất máy nén khí còn đo áp suất trên đường ống khí nén để giám sát từng đường ống, đảm bảo áp suất làm việc đủ.

Cảm biến áp suất và công tắc áp suất thường được sử dụng để giám sát và cảnh báo về áp suất, với công tắc dùng để ngắt kết nối khi áp suất quá cao. Đồng hồ áp suất thường chỉ hiển thị giá trị áp suất hiện tại, trong khi cảm biến áp suất có thể gửi tín hiệu về trung tâm giám sát mà không cần hiển thị trực tiếp. Vì vậy, thường thiết kế cảm biến áp suất và đồng hồ áp suất cùng với nhau trên đường ống hoặc khu vực để so sánh và giám sát chặt chẽ.

Thông số các loại cảm biến áp suất máy nén khí tại Việt Á cung cấp đến khách hàng:

Tham khảo: Cảm biến nhiệt độ máy nén khí

Vị trí lắp đặt cảm biến áp suất máy nén khí?

Thường thì cảm biến áp suất trong máy nén khí được đặt ở vị trí nơi khí nén ra khỏi máy. Cảm biến này đo áp suất trước khi khí nén thoát ra đến điểm sử dụng, giúp đảm bảo áp suất khí luôn đạt giá trị mong muốn.

Ngoài ra, có thể lắp đặt bình tích áp để đo áp suất thực tế của máy nén khí và điều chỉnh công suất khi hoạt động. Bình tích áp này cải thiện an toàn của máy nén khí và giúp hệ thống hoạt động đạt áp suất đầu ra theo yêu cầu.

Kết nối cảm biến áp suất máy nén khí

• Kết nối cơ khí: Việc kết nối này đơn giản chỉ cần chọn đúng kích thước ren kết nối, chuẩn kết nối của cảm biến áp suất sử dụng trong máy nén khí như G1/2, G1/2 NPT, G1/4, G1/4 NPT… Thường thì các phụ tùng máy nén khí có kết nối dạng ren ngoài.
• Kết nối ngõ ra điện: Bao gồm ba kiểu kết nối bao gồm Iso4400, cable, Plug 4 pin. Ngõ ra Output thường là 4-20 mA/ 0-10V.

• Kết nối output 4-20 mA/ 0-10V với PLC/DCS: Cảm biến áp suất máy nén khí thường có bốn chân, nhưng chỉ sử dụng 2 – 3 chân. Với tín hiệu ngõ ra là 0 – 10V, chỉ cần sử dụng ba chân (chân 1 và 3 là nguồn dương và chân 2 là nguồn âm). Đối với ngõ ra từ 4 – 20V, chỉ cần sử dụng hai chân âm – dương. Khi kết nối với PLC, cần mắc nối tiếp với nguồn 24V để cảm biến truyền tín hiệu về PLC.

Cách kiểm tra cảm biến áp suất máy nén khí?

Vai trò quan trọng nhất của cảm biến áp suất trong máy nén khí là đưa ra tín hiệu đến bảng điều khiển hoặc ngắt cung cấp toàn bộ tín hiệu. Lỗi thường gặp có thể là cảm biến bị tắc nghẹt ở một giá trị nhất định, ví dụ như luôn hiển thị áp suất đầu ra ở mức ổn định 3.5 bar.

Để kiểm tra cảm biến áp suất máy nén khí, cần xác định loại tín hiệu đầu ra của nó. Nếu cảm biến là loại 0 – 10V, sẽ có ba chân gồm cực âm, cực dương và tín hiệu. Ta có thể đo điện áp qua dây dẫn và xác định điểm nơi dây dẫn cảm biến kết nối với bộ điều khiển. Nếu tìm thấy điện áp như 1V hay 24V, đó là nguồn cấp cho cảm biến. Quan sát giá trị tăng và giảm áp suất để đảm bảo áp suất hiển thị đúng và mọi thứ hoạt động bình thường.

Thông tin trên đây liên quan đến chi tiết của cảm biến áp suất cho máy nén khí. Hy vọng với những thông tin này bạn sẽ hiểu rõ hơn về thiết bị này, cách hoạt động và các phương pháp bảo trì cụ thể. Nếu cần thêm thông tin, bạn có thể tham khảo hoặc liên hệ với chúng tôi, Công ty Việt Á, để được tư vấn và hỗ trợ kịp thời nhất.
