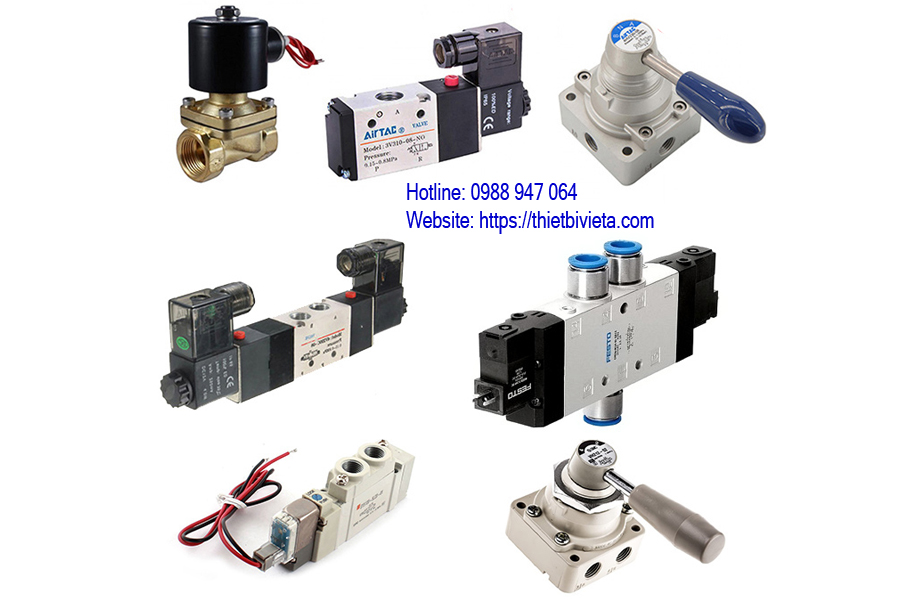

Van máy nén khí

Van máy nén khí

Hệ thống máy nén khí công nghiệp bao gồm các loại van nào? Những loại van này đóng vai trò gì đối với hiệu quả làm việc của thiết bị? Bài viết Việt Á chia sẻ ngay sau đây sẽ giúp quý khách có thể tìm được đáp án phù hợp cho ban khoăn của mình.

Van 1 chiều máy nén khí

Vai trò của van 1 chiều máy nén khí

Van 1 chiều có nhiệm vụ bảo vệ đường ống dẫn khí, điều phối khí nén đi theo 1 chiều nhất định, ngăn lưu lượng khí và dầu chảy ngược lại từ khoang chức lọc tách tới cụm đầu nén khi máy bơm khí nén ngừng vận hành. Khi lắp van 1 chiều vào máy sẽ giúp hạn chế tối đa tình trạng thất thoát, rò rỉ khí nén và ngăn tình trạng hỏng đường ống dẫn khí; giúp đảm bảo lượng khí cấp cho các thiết bị, dụng cụ dùng khí hoạt động tốt nhất. Do đó, người dùng thường chọn lắp van 1 chiều cho máy nén khí để đảm bảo khả năng vận hành ổn định, tốt nhất.

Phân loại van 1 chiều máy nén khí

Van 1 chiều máy nén khí gồm 3 loại phổ biến sau:

– Van 1 chiều dạng cửa xoay: Đối với van 1 chiều dạng này thì phần trục của mặt đế đỡ luôn trùng với trục của đường ống dẫn khí. Khi không có dòng khí đi qua van thì mặt đế đỡ được đóng kín bởi bộ phận cửa xoay. Còn khi có dòng khí đi tới bộ phận van thì cửa xoay quay quanh trục, tạo khe hở để dòng khí đi qua van dễ dàng.

– Van 1 chiều dạng trượt: Loại van này có cấu tạo đơn giản nhất, được cấu tạo với phần trục của mặt đế đỡ vuông góc với trục đường ống dẫn.

– Van 1 chiều dạng bích: được chia thành đĩa bích lò xo và cửa đôi.

Van điều áp máy nén khí

Van điều áp là gì? Chức năng của van điều áp đối với máy bơm khí

Mỗi một chiếc máy bơm hơi nén khí đều không thể thiếu được van điều áp. Bộ phận này còn được gọi là van giảm áp hay van ổn áp. Thiết bị này có chức năng chính là làm giảm áp suất đầu vào của dòng lưu chất đến khi đạt được một thông số xác định, phù hợp, an toàn.

Trong máy nén không khí, van điều áp có chức năng điều chỉnh giá trị của áp suất khí nén ở một trị số nhất định để đảm bảo ổn định mức áp suất giúp các thiết bị trong hệ thống khí nén có thể hoạt động hiệu quả. Hay đơn giản hơn, van điều áp máy nén chính là thiết bị nhằm làm giảm áp suất của lượng khí nén đầu vào tới một giá trị mong muốn ở đầu ra.

Cấu tạo của van điều áp máy nén khí

Một chiếc van điều chỉnh áp của máy bơm khí nén có cấu tạo không quá phức tạp thường gồm đồng hồ đo áp cùng với cụm chỉnh áp.

Trong đó, đồng hồ đo áp có núm điều chỉnh với mặt đồng hồ giúp việc theo dõi áp suất trở nên dễ dàng hơn.

Cụm chỉnh áp có đường ren bao gồm:

Phần trượt chính được gắn trực tiếp với lò xo, ốc vít áp suất sẽ tác động trực tiếp lên lò xo và điều khiển độ co giãn của lò xo tạo áp lực cho phần trượt.

Đầu vặn gắn với lò xo có tác dụng điều chỉnh độ co giãn của lò xo ứng với áp lực dòng khí nén như ý muốn.

Các khoang chứa tại đâu vào và ra của áp suất.

Nguyên lý vận hành của van điều áp khí nén

Có nhiều người cho rằng van điều áp là loại van dùng để gia tăng áp suất khí trong máy nén khí. Cũng có người nghĩ thiết bị này có thể tùy biến điều chỉnh tăng hoặc giảm áp suất khí nén. Thực chất, khí nén đầu ra không được phép cao hơn khí đầu vào. Chính vì vậy mà những chiếc van khí nén chỉ có thể giảm áp suất của khí nén.

Van điều áp của máy hoạt động dựa trên nguyên lý của sự chênh lệch khác biệt về trọng lượng do nước tạo ra trên piston và đĩa đệm. Cụ thể, mỗi 1 bar áp suất sẽ tương đương với khoảng 1kg/cm2. Nhưng khi trên đĩa đệm cũng như piston có tỷ lệ khác biệt về đường kính khiến chi hai dao động trái ngược nhau. Cùng xét 1 giá trị trọng lượng nhưng sẽ có sự khác nhau về áp lực.

Do đó, nếu người dùng muốn điều chỉnh được áp suất đầu ra của khí nén thì phải có sự tác động của bộ phận lò xo hoạt động cùng chiều với chiều khí ở đầu van. Khi trọng lượng đạt được sự đối xứng, phần áp lực lớn hơn sẽ tác động lên piston. Điều này sẽ làm cho van điều áp đóng và tạm dừng hoạt động.

Van an toàn máy nén khí

Tên tiếng anh của loại van này là Safe valve. Chúng có nhiệm vụ loại bỏ sự gia tăng đột ngột của áp suất khí trong quá trình làm việc. Từ đó đảm bảo mức áp suất khí nén luôn ổn định cho quá trình vận hành.

Khi ở trạng thái thường, van đóng kín. Chỉ đến khi áp suất khí nén tăng đến một mức độ nhất định, vượt ngưỡng an toàn, lớn hơn lực căng của lò xo thì van sẽ mở. Lúc này, khí nén sẽ thoát ra ngoài, giải phóng áp suất dư thừa trong bình khí nén.

Van Khóa máy nén khí

Khóa máy nén khí có tác dụng đóng mở luồng khí từ bình chứa ra ngoài. Khóa có cấu tạo đơn giản, gồm van khóa và gen nối giữa máy với thiết bị dùng hơi. Chất liệu thông thường làm bằng đông hoặc inox.
